Повторитель‑разветвитель интерфейсов RS‑485/RS‑485/RS‑485‑G (ООО «НПФ «Полисервис»)

Повторитель‑разветвитель RS‑485/RS‑485/RS‑485‑G

Повторитель‑разветвитель от НПФ «Полисервис» — компактное решение для построения надёжных и протяжённых сетей на базе интерфейса RS‑485. Устройство восстанавливает форму ослабленного сигнала и маршрутизирует его по двум направлениям, позволяя объединить в единую сеть устройства, расположенные на значительном удалении друг от друга.

Когда особенно полезен

Модуль станет оптимальным выбором в следующих сценариях:

Нужно удлинить линию связи. Повторитель позволяет увеличить длину сегмента сети до 1,2 км — это актуально при охвате больших периметров или разнесённых объектов.
Требуется разветвление сети. Устройство даёт возможность организовать несколько сегментов сети и связать их в единую систему сбора данных.
Есть проблемы с помехами и заземлением. Благодаря гальванической развязке одного из входов (RS‑485‑G) модуль эффективно изолирует сегменты сети друг от друга и снижает влияние наводок и разности потенциалов.
Необходимо быстро развернуть сеть без сложной настройки. Устройство работает автоматически: не требует ручной конфигурации и поддерживает весь диапазон стандартных скоростей передачи данных.

Ключевые особенности для понятного выбора

Ниже — главные преимущества, описанные простым языком для не специалистов:

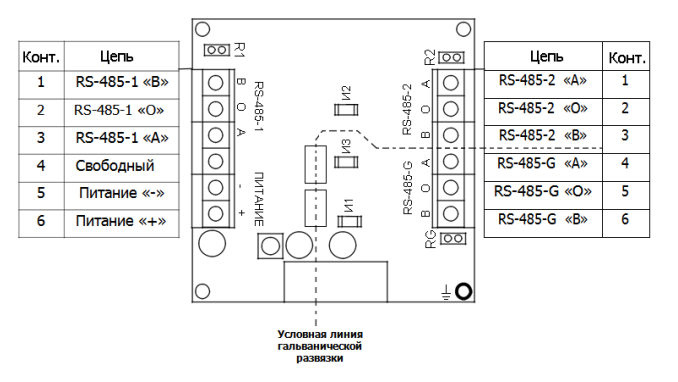

Три входа RS‑485 с разной ролью. Два входа — равнозначные, двунаправленные (полудуплекс), работают как стандартные порты сети. Третий вход (RS‑485‑G) гальванически развязан от остальных — это «защитный шлюз» для сегмента, где возможны проблемы с заземлением или сильные помехи. На этом входе предусмотрена точка подключения заземления (выведена под крепёжное отверстие).
Встроенная защита от типовых ошибок и помех. Входы RS‑485 защищены от импульсных помех, а вход питания — от переполюсовки. Это снижает риск выхода устройства из строя при неаккуратном монтаже или скачках в сети.
Автоматика вместо ручной настройки. Направление передачи определяется автоматически, устройство поддерживает скорости от 2 до 1000 кбит/с без дополнительной конфигурации.
Удобная визуальная диагностика. Три светодиодных индикатора позволяют быстро оценить состояние устройства:
- И1 (зелёный) — питание в норме.
- И2 (мигает) — есть входящий сигнал с одной из линий.
- И3 (мигает) — идёт передача сигнала на гальванически развязанную линию.

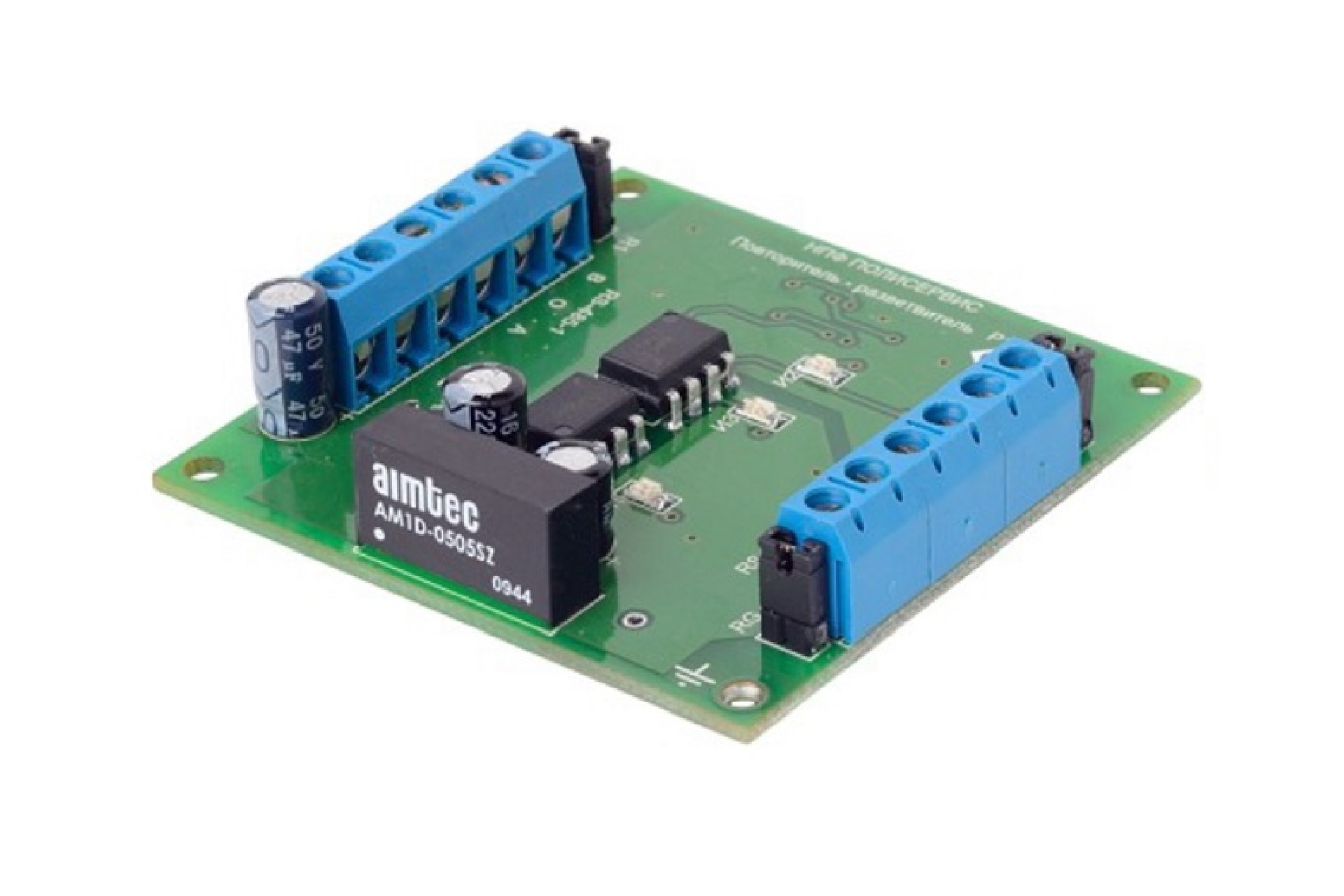

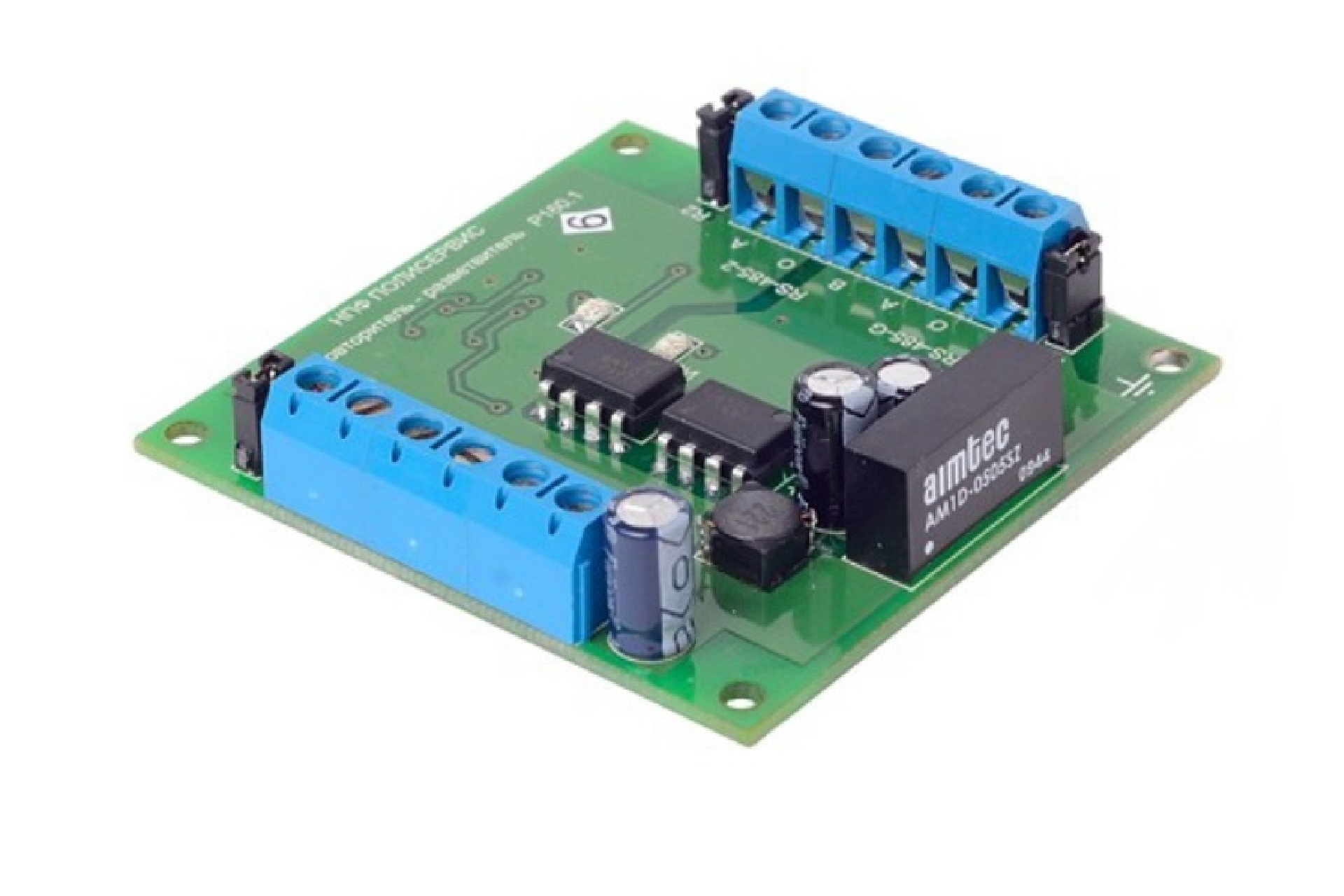

Простой монтаж. Модуль выполнен в виде платы и предназначен для установки в монтажную коробку подходящего размера либо в другой подходящий корпус. Подключение осуществляется через винтовые зажимы — это удобно и надёжно.

Технические характеристики

Параметр	Значение
Напряжение питания	10–30 В постоянного тока
Средняя потребляемая мощность	0,6 Вт (зависит от скорости передачи)
Количество портов RS‑485	3 (два равнозначных + один гальванически развязанный RS‑485‑G)
Тип передачи	Полудуплекс
Управление направлением передачи	Автоматическое
Скорость передачи данных	2–1000 кбит/с
Максимальная длина линии связи	До 1,2 км
Гальваническая развязка	1500 В
Рабочий температурный диапазон	От −40 °C до +50 °C
Габариты	60×60×18 мм

Практические рекомендации по установке

Чтобы устройство работало стабильно и долго, соблюдайте простые правила:

Соблюдайте порядок подключения. Сначала подключайте общие провода интерфейсов, затем линии А и В, питание — в последнюю очередь. Отключение выполняйте в обратном порядке.
Используйте перемычки для согласования. Если модуль устанавливается как последнее устройство на линии, обязательно установите перемычки R1, R2 или RG на соответствующих входах для подключения согласующих резисторов.
Следите за полярностью. Неправильное подключение сигналов может привести к некорректной работе сети.
Опирайтесь на стандарт EIA/TIA‑485. При проектировании сети используйте общепринятые правила построения RS‑485 — это обеспечит стабильную работу всех устройств.

Комплектация

Повторитель‑разветвитель интерфейсов RS‑485/RS‑485/RS‑485‑G.
Паспорт изделия АТПН.425661.025 ПС.

Гарантия и условия эксплуатации

Гарантийный срок: 24 месяца с даты изготовления.
Производитель (ООО «НПФ «Полисервис») гарантирует соответствие характеристик требованиям технической документации при соблюдении правил транспортировки, хранения и эксплуатации.
Подробные сведения об условиях хранения, транспортировки и утилизации доступны в паспорте изделия и на официальном сайте производителя: www.npfpol.ru.

Если вы проектируете сеть RS‑485 для периметральной сигнализации, сбора данных с датчиков или интеграции контроллеров, этот модуль поможет сделать систему устойчивой к помехам и масштабируемой.

Характеристики
Кол-во входов/выходов RS-485	2 + 1 гальванически развязанный от других
Напряжение питания, В	10-30
Потребляемая мощность, Вт	0,6 (зависит от скорости передачи)
Температура эксплуатации, C°	-40..+50
Габаритные размеры (ДхШхВ), мм	60х60х18
Артикул	ER-00004272
Цена	РРЦ: 3 785,00 рублей с НДС
