Расширитель шлейфов ЕХ‑6‑1 (ООО «НПФ «Полисервис»)

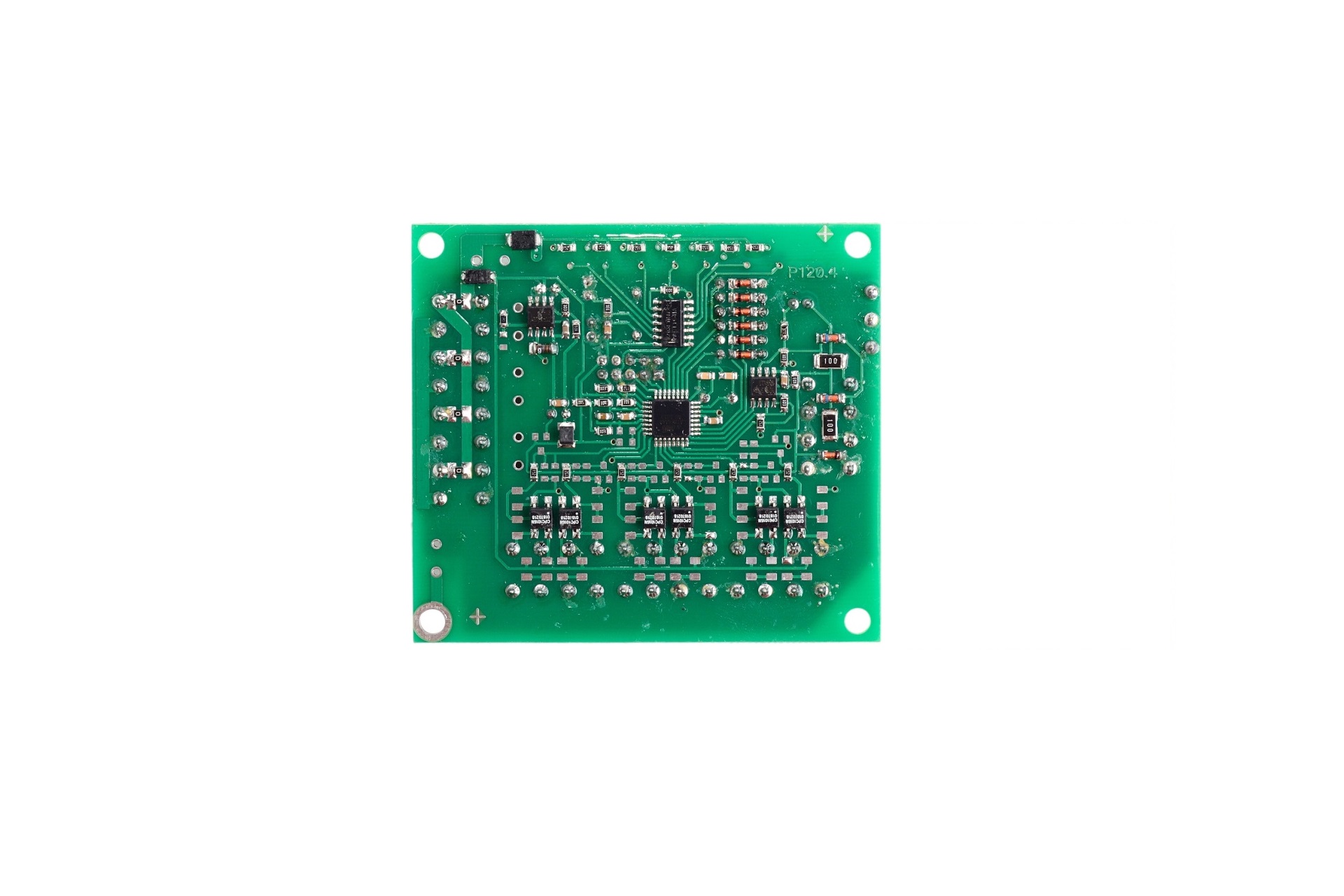

Расширитель ЕХ‑6‑1 — адресное устройство для систем охранной сигнализации «Тополь». Он принимает команды от центрального блока по интерфейсу RS‑485 и управляет шестью реле, чтобы включать или отключать внешние устройства: сирены, замки, освещение, исполнительные модули и т. п. Устройство рассчитано на жёсткие условия эксплуатации и подходит для установки на периметре, в неотапливаемых помещениях и на улице (в герметичном корпусе).

Для чего нужен:

ЕХ‑6‑1 работает как «исполнительный модуль» системы: он не собирает сигналы с датчиков, а выполняет команды и управляет оборудованием. Его удобно применять, когда нужно:

• Включить сирену по тревоге. По команде с пульта расширитель замыкает реле — и сирена срабатывает.
• Управлять доступом. Например, разблокировать электромагнитный замок при подтверждении события в системе.
• Автоматизировать исполнительные устройства. Расширитель может включать освещение, подавать питание на камеры или другие модули по сценарию системы.
• Передавать в центральный блок обратную связь. Система всегда знает, в каком состоянии находится расширитель и его выходы.

Особенно полезен, когда исполнительные устройства находятся далеко от центрального пульта: связь по RS‑485 возможна на расстоянии до 1200 м.

Ключевые особенности

• Шесть независимых реле. Каждое реле — это «сухой контакт»: в норме контакты разомкнуты, при активации — замыкаются. Так можно безопасно управлять разными устройствами без прямого электрического соединения с системой.
• Наглядная индикация. Состояние устройства видно по светодиодам:
  • ПИТ (зелёный) — питание есть.
  • ТХ (зелёный, мигает) — идёт обмен данными по линии RS‑485.
  • «1»–«6» (зелёные) — показывают состояние реле:
    • Горят постоянно — реле замкнуто (устройство включено).
    • Не горят — реле разомкнуто (устройство выключено).
  • «Н» (жёлтый, мигает) — сигнал о проблеме:
    • Низкое напряжение (<9 В), вскрытие корпуса или другая неисправность.
    • Сопровождается звуковым сигналом (зуммером).
• Адресное устройство с простой настройкой. Адрес задаётся механическими переключателями на плате — без компьютера и прошивки. Диапазон адресов: 65–128.
• Питание и питание внешних устройств. Есть вход питания (10–30 В) и дополнительные выходы (ПИТ «2»–ПИТ «4») для подачи напряжения на внешние модули. Также есть выход стабилизированного +5 В для маломощных устройств.
• Работа в суровых условиях. Расширитель стабильно работает при температуре от −40 °C до +50 °C и выдерживает влажность до 98 % при +40 °C.
• Герметичный корпус. Плата установлена в герметичный поликарбонатный корпус — это защищает электронику от пыли, влаги и конденсата.

Как задать адрес:

Адрес задаётся шестиразрядным блоком переключателей АДРЕС на плате:

• Положение OFF = 0, положение ON = 1.
• Получается двоичное число Ni от 0 до 63.
• Фактический адрес устройства Ai = Ni + 65, то есть от 65 до 128.

Примеры: * Все переключатели в OFF (000000) → Ni = 0 → адрес Ai = 65. * Все переключатели в ON (111111) → Ni = 63 → адрес Ai = 128.

Это простая механика: не нужно прошивать устройство или использовать компьютер — адрес выставляется механическими переключателями.

Технические характеристики

Подключение:

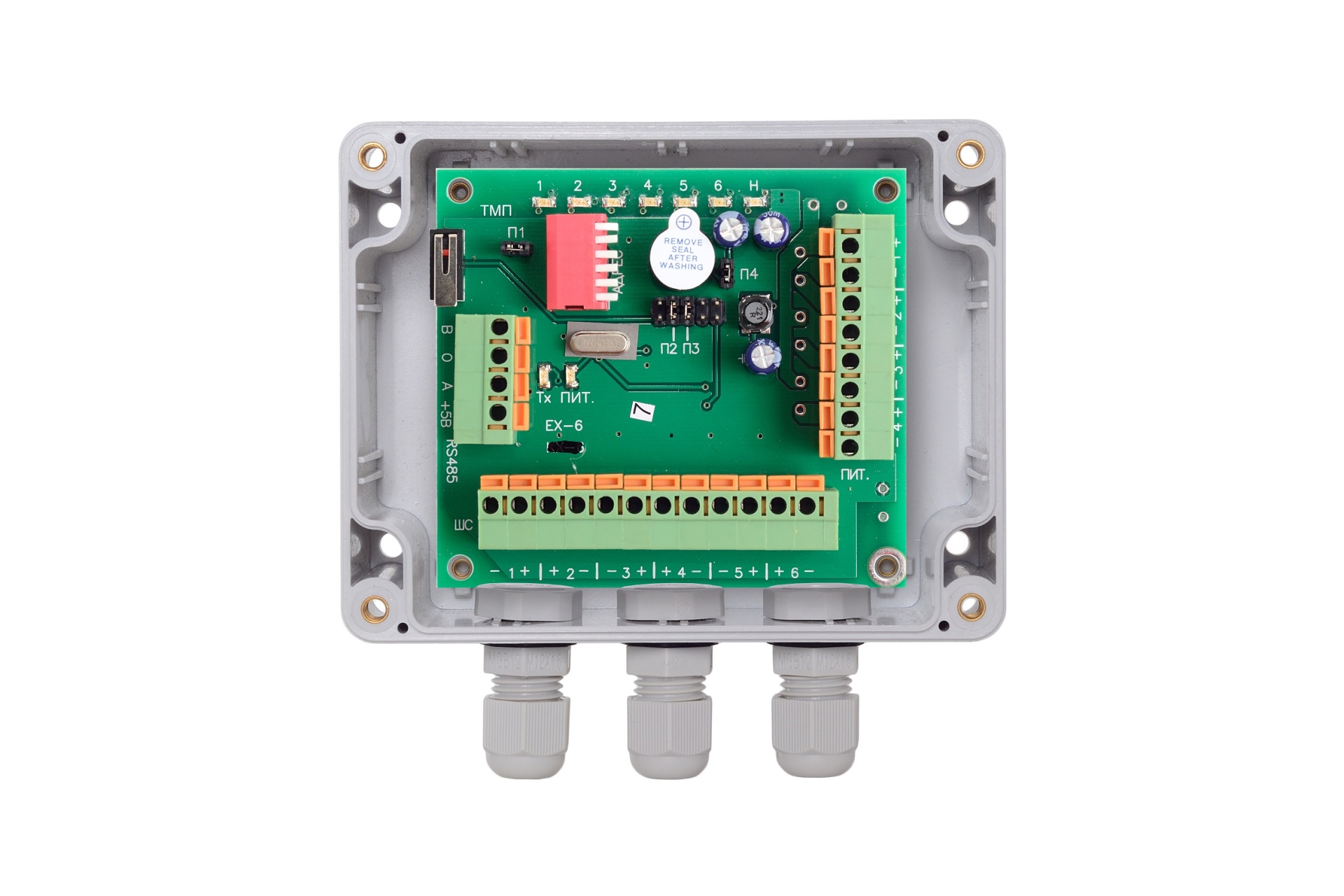

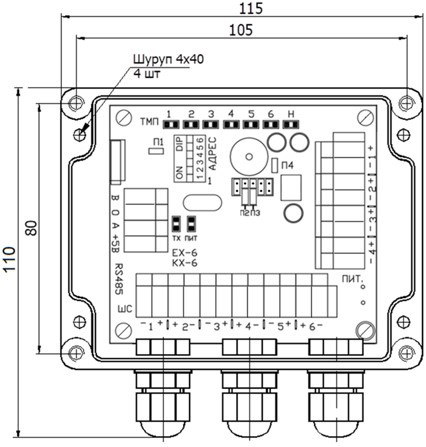

На плате расширителя расположены колодки зажимов:

• ШС «1»–ШС «6» — выходы реле для управления внешними устройствами.
• ПИТ «1» — вход питания от внешнего источника (10–30 В).
• ПИТ «2»–ПИТ «4» — выходы питания, которые можно использовать для питания внешних устройств.
• +5 В, «0» — выход стабилизированного источника для маломощных модулей.
• RS‑485: «А», «0», «В» — для подключения линии связи с центральным блоком или концентратором.

Также на плате есть штыревые разъёмы для перемычек:

• П1 — подключение согласующего резистора к линии связи (если расширитель крайний в линии).
• П4 — отключение зуммера (при снятии перемычки звуковой сигнал отключается).
• П2 и П3 — в нерабочем положении (контакты разомкнуты). Запрещено менять их положение!

Практические советы для сайта

• Планируйте адреса заранее. Если на линии будет несколько расширителей и концентраторов, сразу распределите адреса так, чтобы не было пересечений: у КХ‑6‑1 адреса 1–64, у ЕХ‑6‑1 — 65–128.
• Ставьте согласующий резистор на крайних устройствах. Если расширитель стоит в конце линии RS‑485, обязательно установите перемычку П1 — это сделает связь стабильной.
• Не трогайте перемычки П2 и П3. Их изменение может нарушить работу устройства — оставьте в заводском положении.
• Используйте выходы питания с учётом нагрузки. Суммарный ток по выходам ПИТ и +5 В ограничен: всегда проверяйте, сколько потребляют подключённые устройства.
• Отключайте звук при необходимости. Если зуммер мешает (например, в диспетчерской), снимите перемычку П4 — звуковая сигнализация отключится, а световая останется.
• Учитывайте длину линии. До 1200 м — это максимум. Если трасса сложная или есть сильные помехи, лучше заложить качественный экранированный кабель и предусмотреть запас по длине.

Комплектация

• Расширитель шлейфов ЕХ‑6‑1 в герметичном корпусе.
• Паспорт изделия.

Гарантия и условия эксплуатации

• Гарантийный срок: 24 месяца с даты выпуска.
• Изготовитель (ООО «НПФ «Полисервис») гарантирует соответствие характеристик требованиям технической документации при соблюдении правил эксплуатации, транспортировки и хранения.
