Концентратор шлейфов КХ‑6‑1 (ООО «НПФ «Полисервис»)

Концентратор КХ‑6‑1 — адресное устройство для систем охранной сигнализации «Тополь». Он собирает сигналы с шести шлейфов, обрабатывает их и передаёт информацию в центральный блок по интерфейсу RS‑485. Устройство рассчитано на жёсткие условия эксплуатации и подходит для установки на периметре, в неотапливаемых помещениях и на улице (в герметичном корпусе).

Для чего нужен:

КХ‑6‑1 решает три основные задачи, понятные без сложной терминологии:

• Собирает сигналы с датчиков. К нему можно подключить до шести шлейфов сигнализации — это могут быть магнитоконтактные датчики на дверях, объёмные извещатели, тревожные кнопки и т. п.
• Следит за исправностью системы. Концентратор сам понимает, если произошёл обрыв шлейфа, короткое замыкание или упало напряжение питания, и сразу об этом сообщает.
• Передаёт данные дальше. Всю собранную информацию он отправляет в центральный блок обработки по линии RS‑485 — так оператор видит состояние всех шлейфов на пульте.

Особенно полезен, когда нужно компактно собрать сигналы с нескольких рубежей и передать их на большое расстояние (до 1200 м) без потери надёжности.

Ключевые особенности:

• Шесть шлейфов в одном корпусе. Не нужно ставить несколько отдельных модулей: один КХ‑6‑1 закрывает до шести независимых зон охраны.
• Наглядная индикация и звук. Состояние видно по светодиодам, а критические неисправности дополнительно подтверждаются звуковым сигналом:
  • Индикаторы «1»–«6» (красные) — показывают состояние каждого шлейфа:
    • «Норма» — не горят.
    • «Тревога» — мигают с периодом 0,3 с.
    • «Неисправность шлейфа» (КЗ/обрыв) — горят постоянно.
  • Индикатор «Н» (жёлтый) — сигнализирует о неисправностях системы:
    • Проблемы со шлейфами — прерывистое свечение (период 1,3 с, длительность 0,3 с) + звуковой сигнал.
    • Низкое напряжение питания (<9 В) — прерывистое свечение с периодом 1,0 с + звук.
    • Вскрытие корпуса — также индицируется через «Н» и зуммер.
  • Индикатор ТХ (зелёный) — показывает активность линии RS‑485: мигает, когда концентратор «общается» с центральным блоком.
• Адресное устройство. У КХ‑6‑1 есть свой адрес в системе (от 1 до 64), который задаётся простым блоком переключателей на плате. Это позволяет ставить на одну линию много таких концентраторов и точно знать, от какого именно пришёл сигнал.
• Питание и питание другим. Есть вход питания (10–30 В) и дополнительные выходы (ПИТ «2»–ПИТ «4»), через которые можно подать питание на внешние устройства — удобно, чтобы не тянуть лишние провода.
• Работа в суровых условиях. Концентратор стабильно работает при температуре от −40 °C до +50 °C и выдерживает влажность до 98 % при +40 °C.

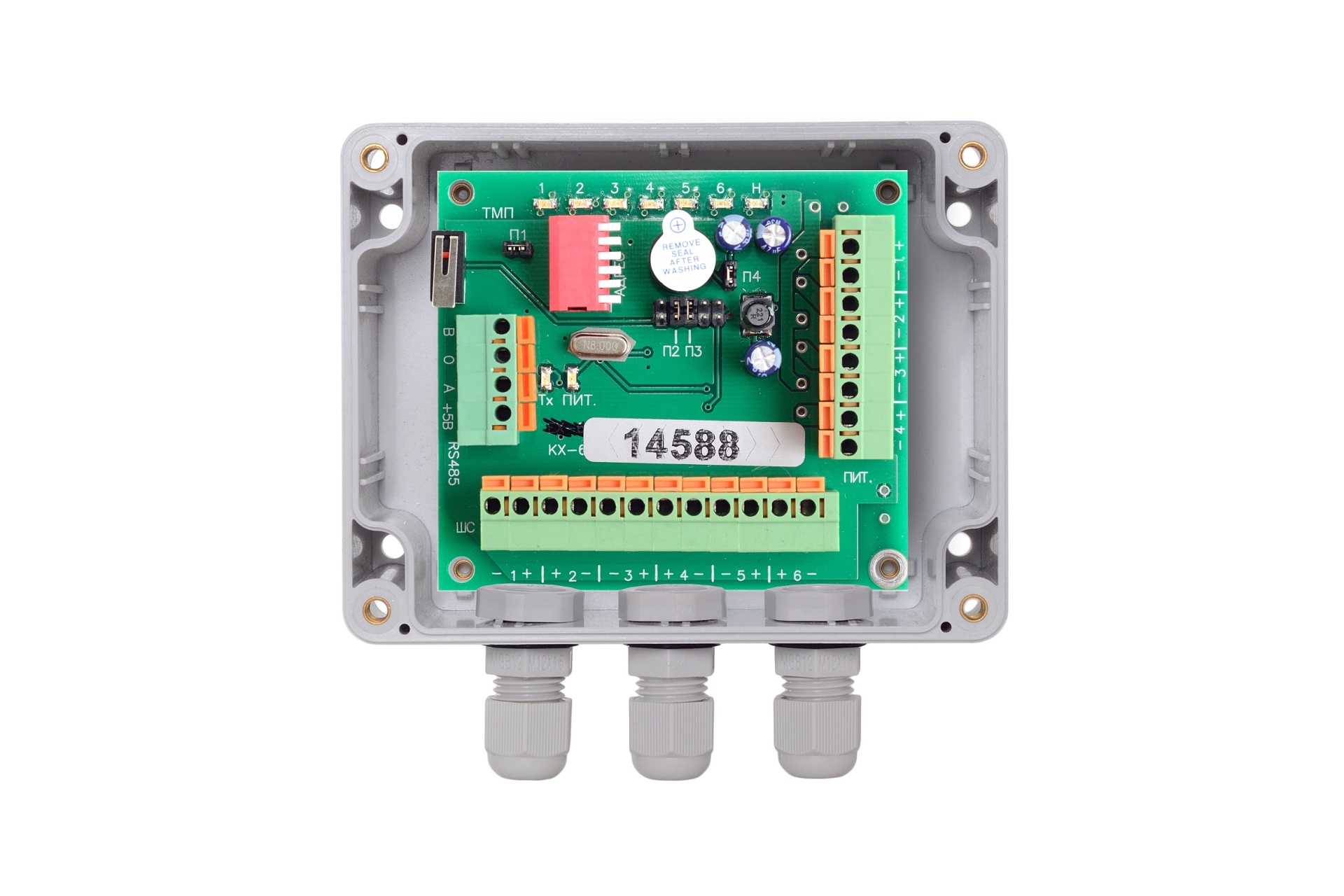

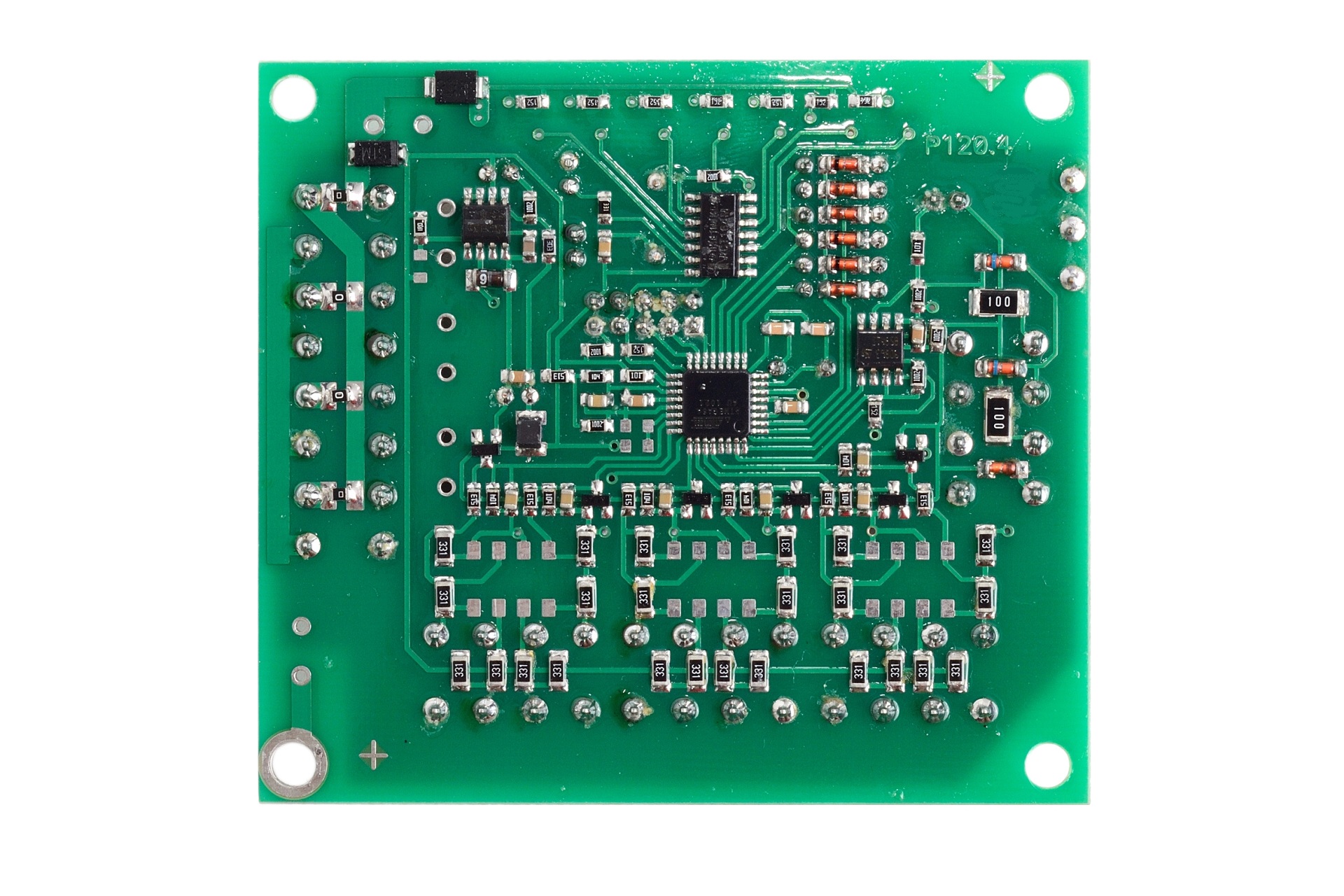

• Герметичный корпус. Плата установлена в герметичный поликарбонатный корпус — это защищает электронику от пыли, влаги и конденсата.

Как задать адрес:

Адрес задаётся шестиразрядным блоком переключателей АДРЕС на плате:

• Положение OFF = 0, положение ON = 1.
• Получается двоичное число Ni от 0 до 63.
• Фактический адрес устройства Ai = Ni + 1, то есть от 1 до 64.

Примеры: * Все переключатели в OFF (000000) → Ni = 0 → адрес Ai = 1. * Все переключатели в ON (111111) → Ni = 63 → адрес Ai = 64.

Это простая механика: не нужно прошивать устройство или использовать компьютер — адрес выставляется механическими переключателями.

Технические характеристики

Подключение:

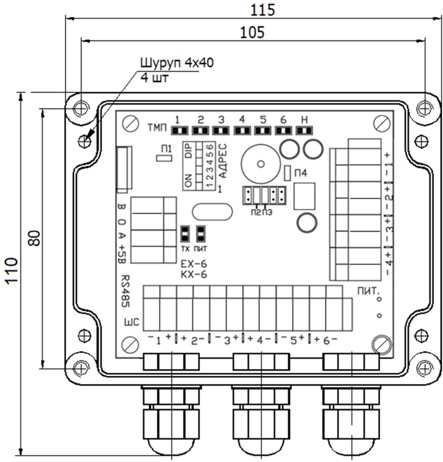

На плате концентратора расположены колодки зажимов:

• ШС «1»–ШС «6» — для подключения шести шлейфов сигнализации.
• ПИТ «1» — вход питания от внешнего источника (10–30 В).
• ПИТ «2»–ПИТ «4» — выходы питания, которые можно использовать для питания внешних устройств.
• Линия RS‑485 — для передачи данных в центральный блок (или расширитель ЕХ‑6‑1).

Практические советы

• Планируйте адреса заранее. Если на линии будет несколько КХ‑6‑1, сразу пропишите, какой адрес у каждого, и выставьте переключатели до монтажа — это сэкономит время при пусконаладке.
• Не путайте индикаторы. Красный цвет — это «свой» шлейф (тревога/неисправность), жёлтый — системная проблема (питание, линия, корпус). Зелёный ТХ — хороший признак: линия «живёт».
• Учитывайте длину линии. До 1200 м — это максимум. Если трасса сложная или есть сильные помехи, лучше заложить запас по длине и использовать качественный кабель.
• Используйте выходы питания. Дополнительные выходы ПИТ «2»–ПИТ «4» удобны, чтобы запитать рядом стоящие датчики или модули — но всегда проверяйте суммарную нагрузку.
• Проверяйте корпус. Если сработал жёлтый «Н» + звук, а шлейфы в норме — проверьте, не вскрыт ли корпус: это тоже считается тревожным событием.

Комплектация

• Концентратор шлейфов КХ‑6‑1 в герметичном корпусе.
• Паспорт изделия.

Гарантия и условия эксплуатации

• Гарантийный срок: 24 месяца с даты выпуска.
• Изготовитель (ООО «НПФ «Полисервис») гарантирует соответствие характеристик требованиям технической документации при соблюдении правил эксплуатации, транспортировки и хранения.
