Конвертер интерфейсов USB/RS‑485G (ООО «НПФ «Полисервис»)

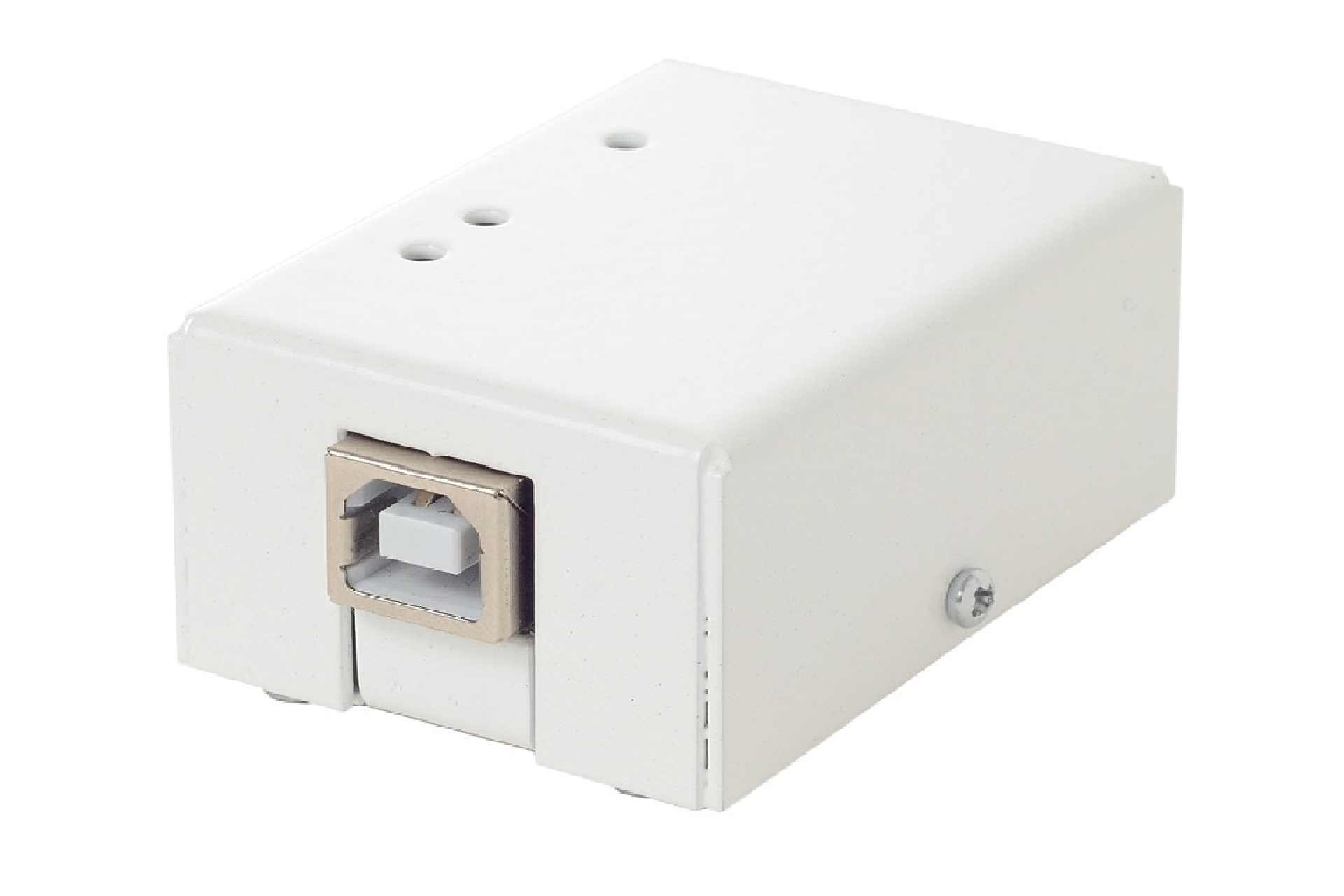

Конвертер USB/RS‑485G — устройство для связи персонального компьютера с приборами системы охранной сигнализации «Тополь». Он преобразует сигналы между интерфейсами USB и RS‑485 в обоих направлениях и позволяет удобно настраивать оборудование, считывать журналы и проводить диагностику с рабочего места оператора.

Изделие имеет сертификат соответствия № МВД РФ.03.001147 (действует с 15.04.2022 по 15.04.2025) и выпускается по документации АТПН.425661.006.

Для чего нужен: простыми словами

Это «мост» между компьютером и приборами на объекте:

Настройка приборов через специализированное ПО прямо с ПК.
Считывание журналов событий и тревог для анализа работы системы.
Диагностика неисправностей и проверка состояния устройств.
Изменение параметров конфигурации без необходимости сложной коммутации на месте.

Особенно полезен, когда нужно удалённо (насколько позволяет длина линии) контролировать и обслуживать оборудование «Тополь» из диспетчерской или с мобильного рабочего места инженера.

Ключевые особенности, понятные не специалистам

Питание от USB. Конвертер получает питание непосредственно от компьютера — не нужно прокладывать отдельную линию питания.

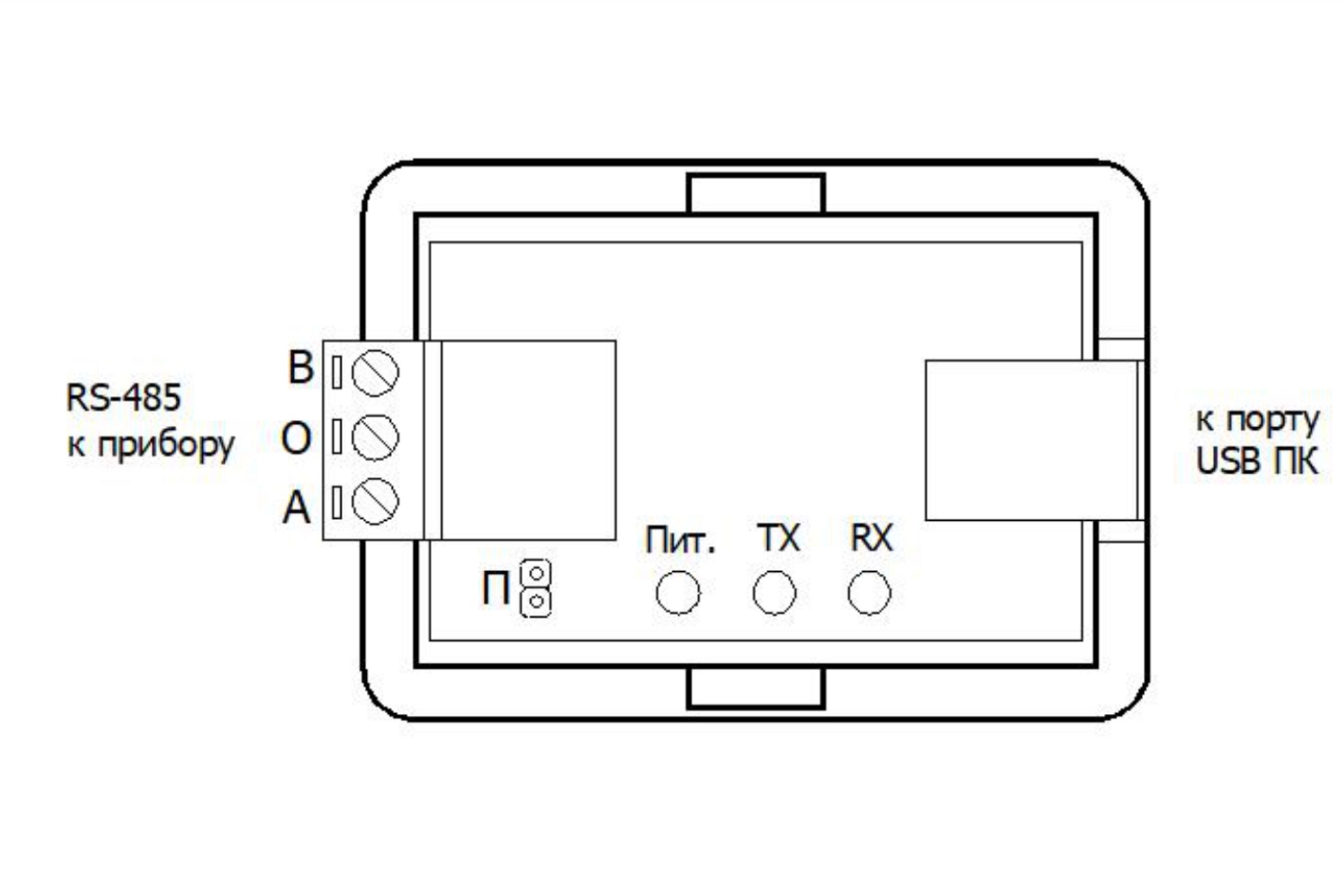

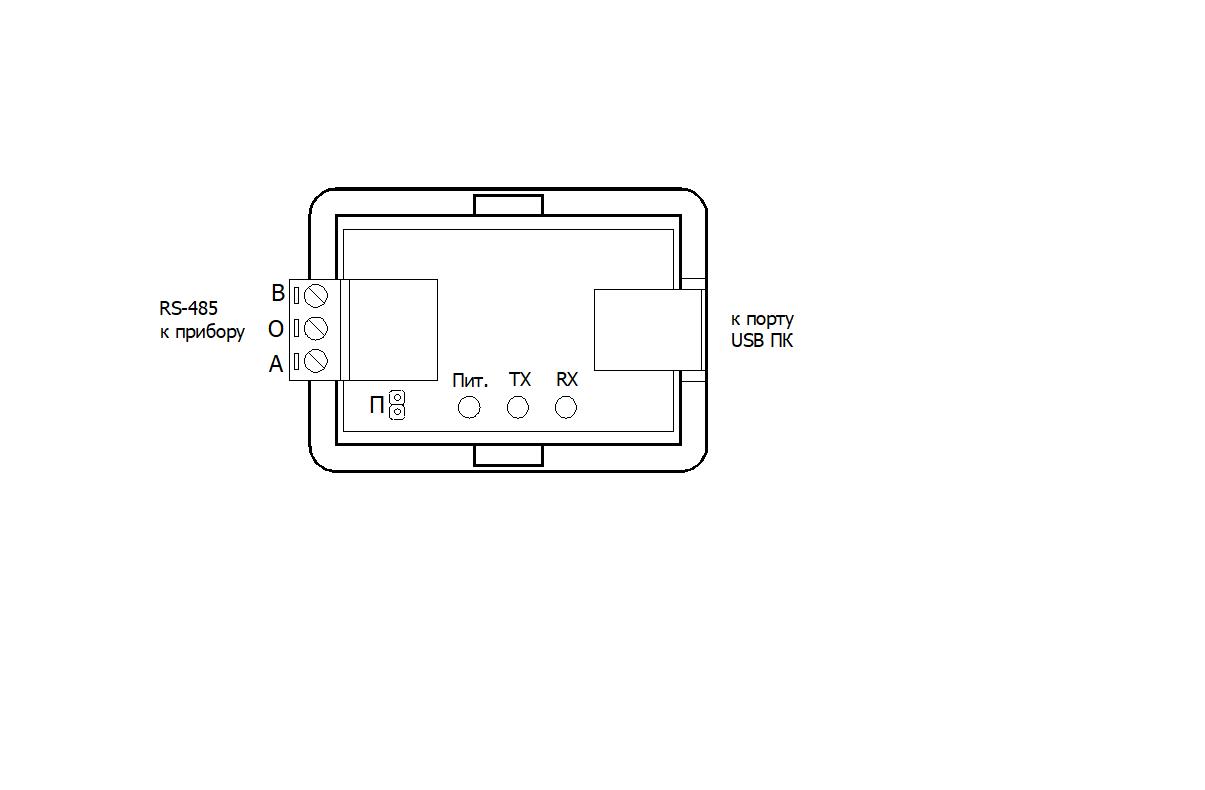

Наглядная индикация. На плате расположены три индикатора:
- ПИТ — показывает, что на устройство подано питание.
- TX — мигает при передаче данных от ПК в линию RS‑485.
- RX — мигает при приёме данных из линии на ПК. По ним можно быстро понять, идёт ли обмен данными и нет ли «тишины» там, где должна быть активность.
Согласование линии. Если конвертер является крайним устройством в линии RS‑485, необходимо установить перемычку (П) для включения согласующего резистора. Это предотвращает отражение сигнала и делает связь стабильной.
Защита от ошибок монтажа. Важно соблюдать порядок и полярность подключения — это снижает риск повреждения портов и линий связи.

Технические характеристики и условия эксплуатации

Параметр	Значение / Условие
Назначение	Подключение ПК к приборам системы «Тополь» через USB ↔ RS‑485
Интерфейс ПК	USB (питание и обмен данными)
Интерфейс прибора	RS‑485 (полудуплекс)
Направление преобразования	Двустороннее
Индикация	ПИТ (питание), TX (передача), RX (приём)
Согласование линии	Перемычка (П) для согласующего резистора (если конвертер крайний в линии)
Требования к кабелю	При длине линии более 2 м — обязательно использовать экранированную витую пару
Порядок подключения	Сначала общий провод «0», затем А и В; питание прибора и ПК должно быть выключено
Документация	Руководство по эксплуатации АТПН.425628.001 РЭ
Сертификация	Сертификат соответствия № МВД РФ.03.001147 (15.04.2022–15.04.2025)
Обозначение изделия	АТПН.425661.006

Пошаговая инструкция по подключению

Чтобы конвертер работал стабильно и не повредил оборудование, соблюдайте следующий порядок:

Установите драйвер. Драйвер поставляется на диске в комплекте либо доступен на официальном сайте производителя: www.npfpol.ru. Без него операционная система не сможет корректно работать с устройством.
Проверьте перемычку. Если конвертер будет крайним в линии RS‑485 — установите перемычку (П) согласно схеме. Если он находится в середине линии — перемычку не ставьте.
Обесточьте ПК и прибор. Все подключения выполняйте при полностью выключенном питании.
Подключите линию RS‑485:
- Первым подсоедините общий провод («0»).
- Затем провода А и В, строго соблюдая полярность.
Подключите конвертер к USB‑порту ПК. Только после этого можно подавать питание на прибор.
Проверьте индикаторы: ПИТ должен гореть постоянно, а TX/RX — мигать при обмене данными.
Проведите проверку функционирования в связке ПК + прибор: запустите ПО, считайте параметры или журнал событий.

Практические советы для сайта (для не специалистов)

Не экономьте на кабеле. Если длина линии RS‑485 больше 2 м, обязательно используйте экранированную витую пару — это защитит от помех и наводок.
Следите за перемычкой. Её наличие или отсутствие критично для стабильной работы линии: на крайних устройствах она обязательна.
Соблюдайте последовательность. Сначала «земля» и сигнальные провода, потом USB: это снижает риск повреждения портов.
Используйте официальную документацию. Для корректной работы с конвертером в составе системы «Тополь» руководствуйтесь Руководством по эксплуатации АТПН.425628.001 РЭ.

Комплектация

Конвертер интерфейсов USB/RS‑485G.
Диск с драйвером и документацией.
Паспорт изделия АТПН.425661.006 ПС.

Гарантия и условия эксплуатации

Гарантийный срок: 24 месяца с даты выпуска.
Изготовитель (ООО «НПФ «Полисервис») гарантирует соответствие технических характеристик требованиям ТУ при соблюдении правил эксплуатации, транспортировки и хранения.

Характеристики
Тип прибора	Конвертер интерфейсов
Напряжение питания, В	5
Ток потребления, А, не более	0,1
Управление направлением передачи	Автоматическое
Максимальная длина линии связи по интерфейсу RS-485, м	1200
Максимальная скорость обмена информацией по линии RS-485, Мбит/с	0,512
Нагрузочная способность линии связи интерфейса RS-485	1/64
Спецификация USB	1.0 совместим с 2.0
Температура эксплуатации, C°	-10..+40
Артикул	ER-00004279
Цена	РРЦ: 4 625,00 рублей с НДС
