Пластина монтажная для датчиков вибрации ВД (ООО «НПФ «Полисервис»)

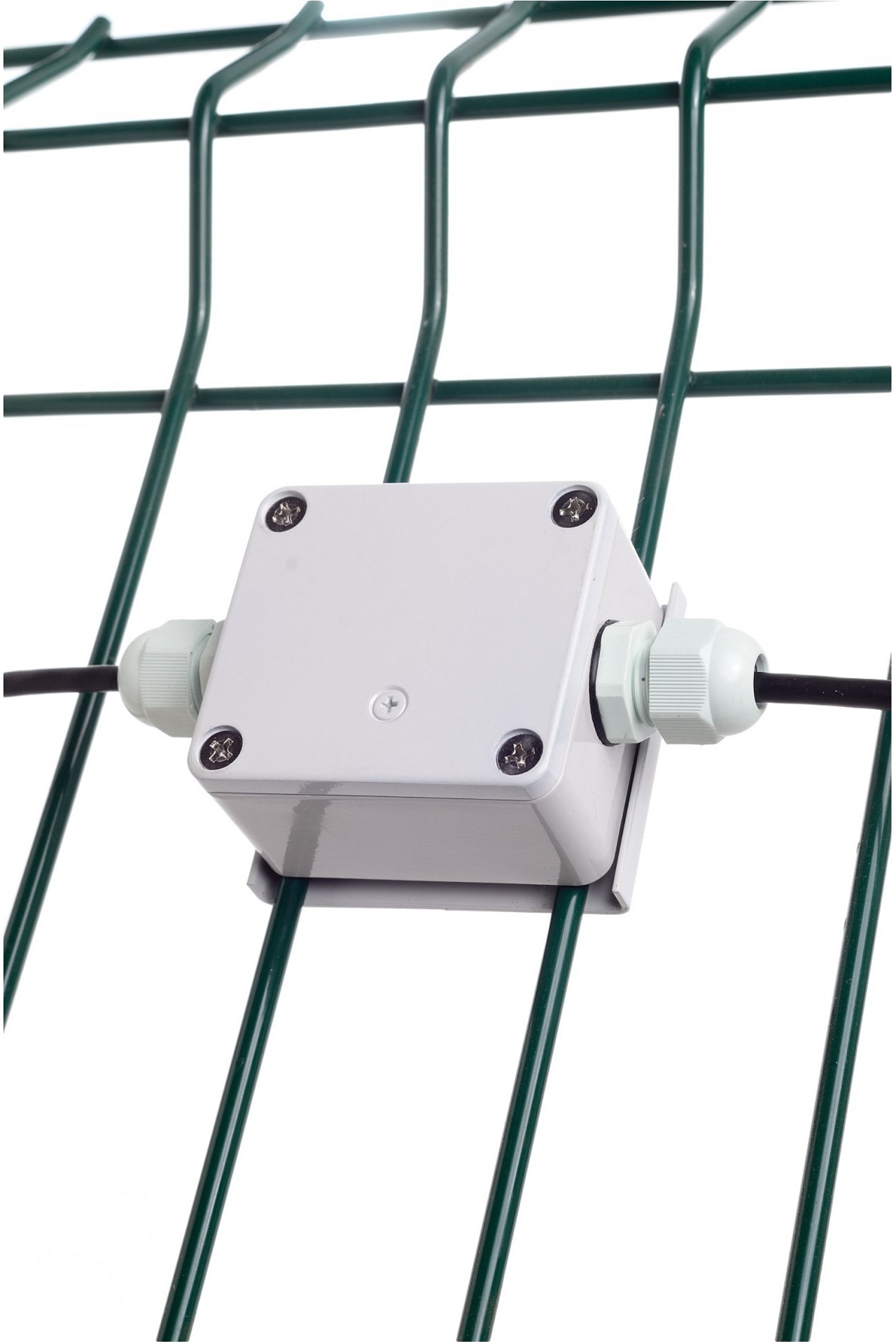

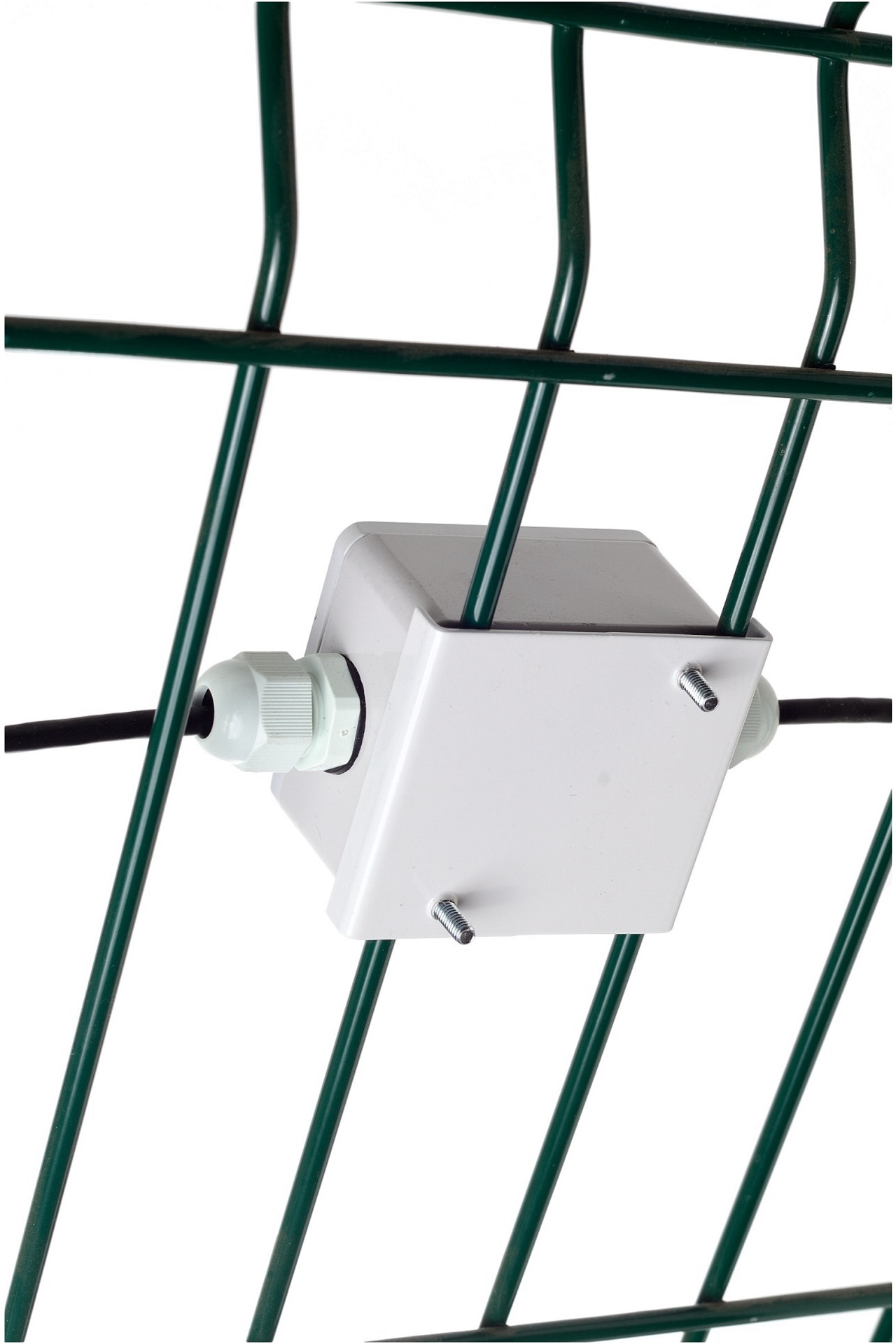

Пластина монтажная в форме скобы — специализированное крепление для датчиков вибрации серии ВД. Она разработана специально для установки на сетчатые ограждения: её конструкция позволяет надёжно «захватывать» проволоку 3D‑заборов (типа «гиттер») без повреждения полотна и без сверления корпуса самого датчика.

Для чего нужна

Пластина‑скоба решает задачи:

Крепко держится на заборе. Форма скобы позволяет «обнять» проволоку панели — и надежно зафиксировать корпус датчика на сетке.
Держит датчик ровно и стабильно. Датчик ставится на пластину и крепится штатными винтами — без нарушения целостности корпуса.
Сохраняет герметичность. Корпус датчика остаётся целым, а значит, его защита от влаги и пыли (IP) не снижается.

Это особенно важно для периметральных систем: датчик должен чётко «слышать» реальные попытки проникновения, а не реагировать на раскачивание плохо закреплённого корпуса.

Какие датчики можно крепить

Пластина подходит для следующих моделей датчиков вибрации:

ВД‑2
ВД‑2‑1
ВД‑3
ВД‑5
ВД‑5К

А также для других корпусов со схожими габаритами и схемой крепления.

Ключевые преимущества, понятные не специалистам

Форма скобы — главное удобство. Конструкция пластины специально адаптирована под 3D‑заборы: скоба плотно охватывает проволоку, и крепление получается устойчивым даже при сильных ветровых нагрузках.
Не портит забор и датчик. Не нужно сверлить ни полотно ограждения, ни корпус датчика — это сохраняет и прочность забора, и гарантию на оборудование.
Стабильная работа без ложных срабатываний. Плотная и жёсткая фиксация на скобе снижает паразитные колебания: датчик реагирует именно на попытку перелезть или перепилить забор, а не на «болтание» самого крепления.
Простой и быстрый монтаж. Установка сводится к фиксации скобы на панели забора и последующей установке датчика на пластину штатными винтами.
Универсальность. Одна пластина подходит сразу для всех моделей серии ВД-датчик — пластина для ВД.
Надёжность в жёстких условиях. Пластина рассчитана на уличную эксплуатацию: перепады температур, осадки, ветер и вибрационные нагрузки - расчетные условия.

Общая таблица: пластины, совместимые корпуса/датчики, применение

Тип пластины	Обозначение изделия	Совместимые корпуса/датчики	Тип корпусов/датчиков	Основное применение	Особенность конструкции
Для G‑212/G‑113	АТПН.745513.015	ДД‑1, КС‑2, КС‑3, КХ‑6 и аналоги по габаритам	Поликарбонатные герметичные корпуса	Датчики, коммутационные модули, концентраторы шлейфов на ограждении	Классическая пластина: крепится к поверхности сетчатой панели, корпус ставится сверху и фиксируется штатными винтами
Для G‑269/G‑124	АТПН.745513.016	БОС (алюминиевые, в т. ч. термостатированные), БОС (поликарбонатные) и аналоги по габаритам	Герметичные корпуса блоков обработки сигналов (БОС)	Блоки обработки сигналов на улице к сетчатым панелям ограждения, при перепадах температур и конденсации, ветровых нагрузках и УФ инсоляции	Универсальная пластина под габаритные корпуса БОС; совместима с термостатированными версиями без нарушения теплоизоляции
Скоба для ВД	АТПН.745513.017 (условное)	ВД‑2, ВД‑2‑1, ВД‑3, ВД‑5, ВД‑5К и аналоги по габаритам	Датчики вибрации серии ВД	Вибрационный контроль периметра на сетчатых ограждениях (3D‑заборы, «гиттер»)	Форма скобы: охватывает проволоку панели, простое крепление к забору даже на морозе; снижает паразитные вибрации и ложные срабатывания, устойчива к УФ, закрывает тыльную сторону датчика

Важно: перед заказом всегда проверяйте совпадение габаритов и схемы крепёжных отверстий. Это исключит ошибки при монтаже и сохранит гарантию.

Практические советы для сайта (для не специалистов)

Выбирайте скобу для 3D‑заборов. Если у вас ограждение из сетки или панелей типа «гиттер», форма скобы — это оптимальное решение: она не портит полотно и даёт жёсткую фиксацию.
Следите, чтобы скоба плотно прилегала к проволоке. Люфт на креплении может усиливать паразитные вибрации и приводить к ложным срабатываниям. Конструкция пластины позволяет подтягивать крепление при необходимости
Правильно ориентируйте датчик. При монтаже на ограждении важно, чтобы датчик стоял ровно и был направлен так, как указано в проектной документации: это влияет на чувствительность и зону обнаружения.
Проверяйте совместимость по крепёжным отверстиям. Хотя пластина рассчитана на типовые корпуса серии ВД, перед заказом стоит сверить схему отверстий, особенно если у вас специфическая модификация датчика.

Комплектация

Пластина монтажная (в форме скобы) для датчиков ВД.
Этикетка изделия.

Гарантия и условия эксплуатации

Гарантийный срок: 24 месяца с даты выпуска.
Изготовитель (ООО «НПФ «Полисервис») гарантирует соответствие изделия требованиям технической документации при соблюдении правил транспортировки, хранения и монтажа.

Приборы	Кол-во входов/выходов RS-485	Напряжение питания, В	Потребляемая мощность, Вт	Температура эксплуатации, C°	Габаритные размеры (ДхШхВ), мм	Ток потребления, А, не более	Управление направлением передачи	Максимальная длина линии связи по интерфейсу RS-485, м	Максимальная скорость обмена информацией по линии RS-485, Мбит/с	Нагрузочная способность линии связи интерфейса RS-485	Спецификация USB	Количество выходов питания извещателей напряжением 10 – 30 В, шт.	Выходное напряжение источника питания, В	Выходной ток источника питания, А, не более	Ток короткого замыкания шлейфа (при напряжении питания 30 В), мА	Масса, кг, не более	Степень защиты оболочкой по ГОСТ 14254-2015	Средняя наработка на отказ, ч	Средний срок службы	Температура эксплуатации, °С	Цена
Пластина монтажная для G-212_G-113	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	505,00 руб.
Пластина монтажная для G-269_G-124	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	640,00 руб.
Пластина монтажная для ВД	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	305,00 руб.
Разветвитель RS-485 - RS-485	2 + 1 гальванически развязанный от других	10-30	0,6 (зависит от скорости передачи)	-40..+50	60х60х18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	3 785,00 руб.
Конвертер USB - RS-485	-	5	-	-10..+40	-	0,1	Автоматическое	1200	0,512	1/64	1.0 совместим с 2.0	-	-	-	-	-	-	-	-	-	4 625,00 руб.
Плата концентратора шлефов КХ-6-1	-	10-30	не более 1,2	-40..+50	115х110х58	-	-	1200	0,512	1/64	-	3	5,00±0,25	0,1	23	0,5		60000	10 лет	-	3 865,00 руб.
Плата расширителя шлейфов ЕХ-6-1	-	10-30	не более 0,6	-	115х110х58	-	-	1200	0,512	1/64	1.0 совместим с 2.0	3	5,00±0,25	0,1	-	0,5		60000	10 лет	-10..+40	3 865,00 руб.
