Платы ПРМ и ПРД в системе охранной сигнализации «Тополь»

Плата приёмника аналоговых сигналов ПРМ

Плата приёмника аналоговых сигналов ПРМ предназначена для работы в составе системы охранной сигнализации «Тополь». Её используют совместно с передатчиком аналоговых сигналов ПРД — это необходимо, когда датчики и чувствительные элементы (ЧЭ) расположены удалённо от узла обработки сигналов (БОС-1).

Основные задачи платы ПРМ: - приём аналоговых сигналов, поступающих по симметричной линии связи от ПРД; - приём сигналов контроля исправности датчиков и ПРД.

При работе в составе системы «Тополь» плата ПРМ устанавливается непосредственно в БОС-1.

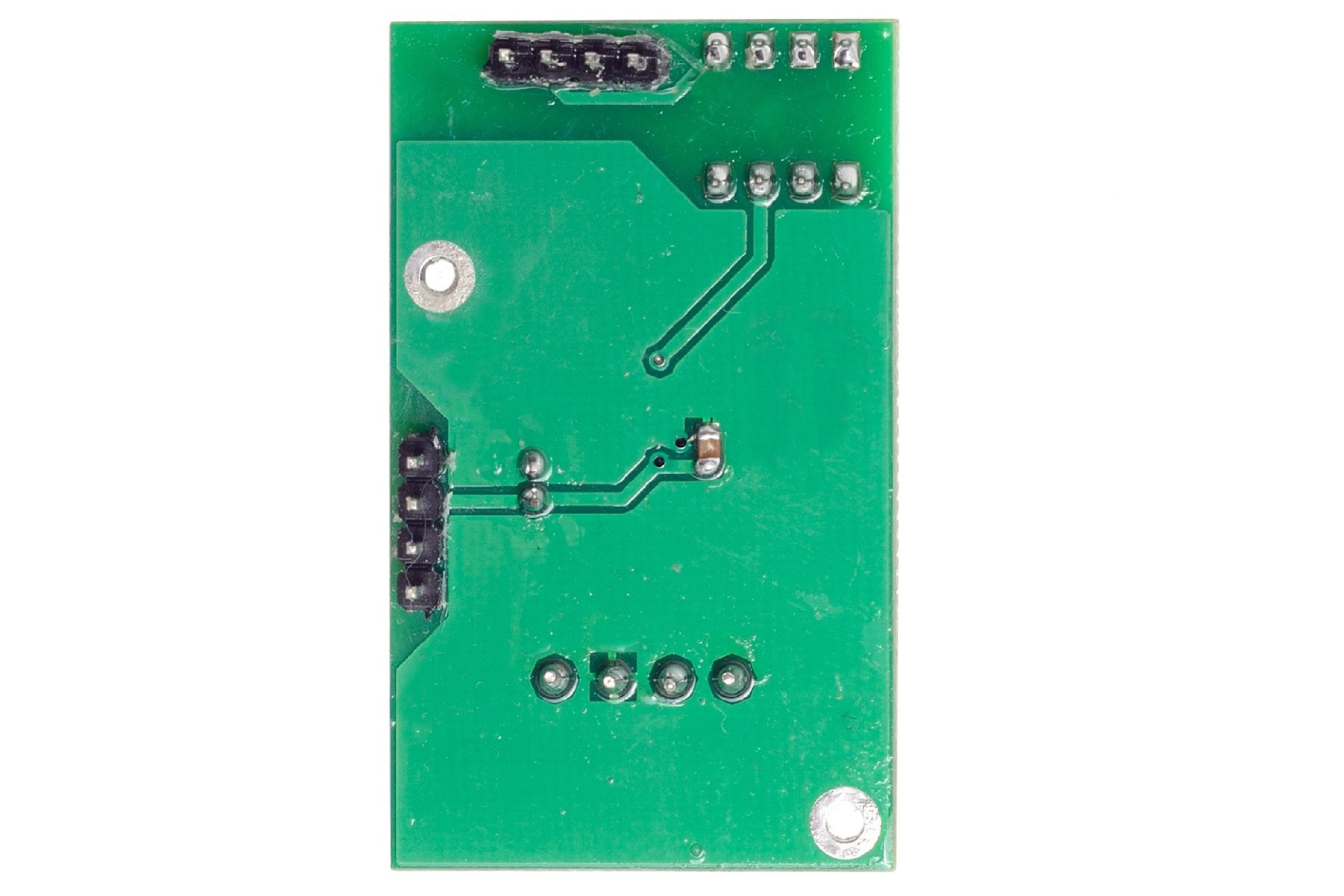

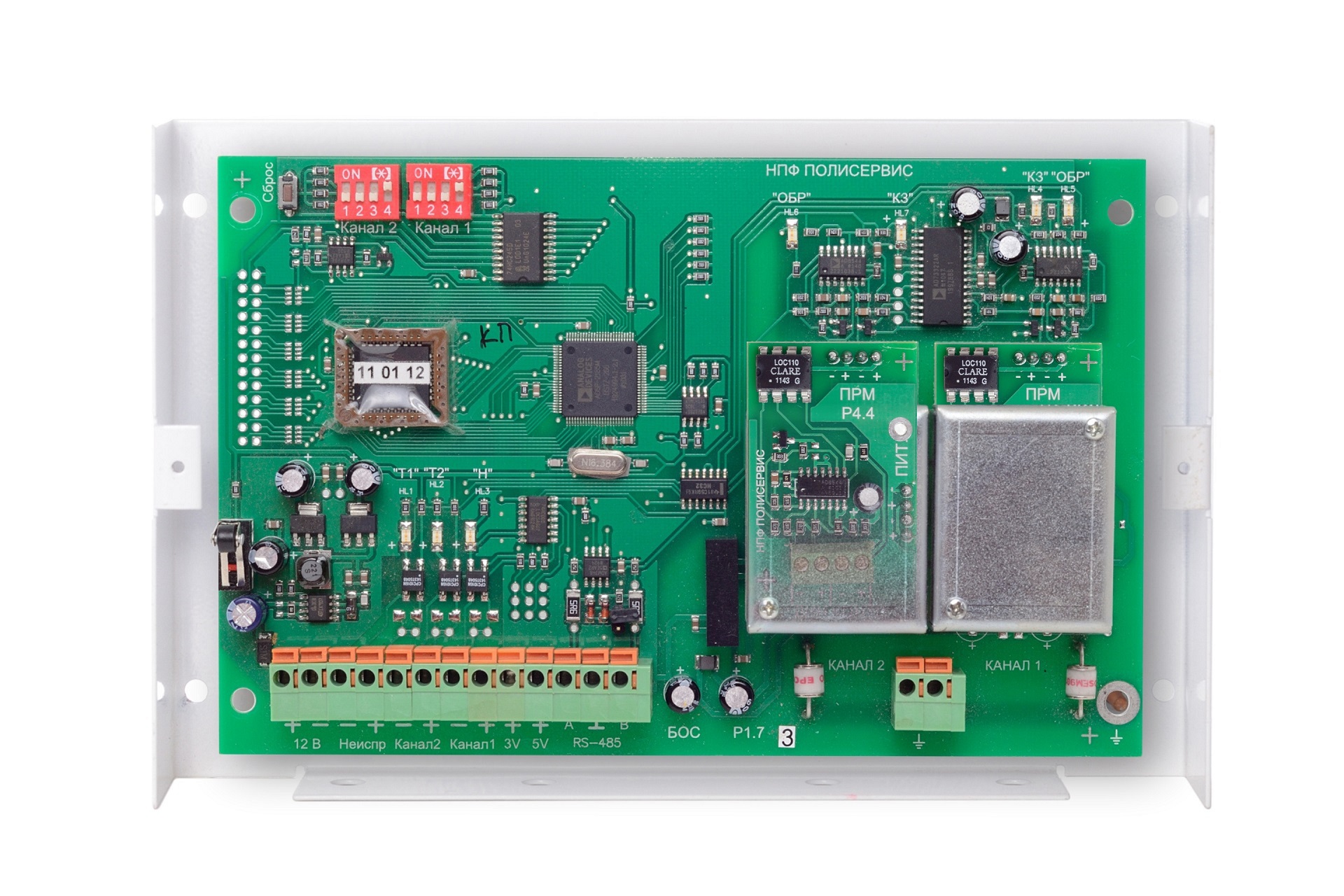

Общий вид платы ПРМ. Схема установки платы ПРМ в БОС-1: 1, 3 — колонки; 2 — плата ПРМ; 4 — плата БОС-1.

Плата передатчика аналоговых сигналов ПРД

Плата ПРДслужит для преобразования сигнала, который поступает от предварительных усилителей ПУ-В и/или ПУ-Т (ПУ-В-1/ПУ-Т-1), в парафазный сигнал. Далее этот сигнал передаётся на приёмник ПРМ по симметричной линии связи.

Важная особенность монтажа: предварительные усилители ПУ устанавливаются непосредственно на плату ПРД. Такая компоновка позволяет усилить и подготовить сигнал ещё до передачи по линии — это особенно важно при большой протяжённости трассы.

Взаимодействие ПРМ и ПРД: логика работы в удалённой схеме

Когда чувствительные элементы и датчики находятся далеко от БОС-1, система строится по схеме «ПРД рядом с датчиками — ПРМ в БОС-1»:

1. На стороне датчиков размещается ПРД с установленными на нём ПУ. ПУ (ПУ-В, ПУ-В-1, ПУ-Т, ПУ-Т-1) усиливает сигнал от ЧЭ (ВД‑2, ВД‑2-1, СД‑2, СД-2-1, ВК-1-2,6, ВК-1-3,5, ТД-1), а ПРД преобразует его в парафазный для устойчивой передачи по линии.
2. По симметричной линии сигнал поступает на ПРМ, которая установлена в БОС-1. Симметричная передача снижает влияние внешних помех и наводок.
3. ПРМ принимает аналоговый сигнал и данные контроля исправности, передаёт их в БОС-1 для дальнейшей обработки и принятия решения о тревоге.
4. Контроль исправности позволяет системе своевременно выявлять обрывы, короткие замыкания или отказ оборудования — это повышает надёжность охраны периметра.

Преимущества такой схемы

• Стабильность передачи на больших расстояниях. Парафазная передача и симметричная линия связи сохраняют качество сигнала даже при длине трассы до 2 км (в зависимости от условий прокладки и параметров линии).
• Ранний контроль исправности. Сигналы контроля от ПРД и датчиков позволяют оперативно диагностировать проблемы без выезда на участок.
• Гибкость проектирования. Можно размещать усилители и передатчик рядом с датчиками, а обработку — в центральном узле, что удобно для крупных объектов и сложных периметров.
• Унифицированная интеграция. ПРМ устанавливается в БОС-1 типовым способом, не требуя дополнительных адаптеров или нестандартных подключений.
