Вибрационно-сейсмический извещатель охраны периметра ТОПОЛЬ 1

Вибрационно-сейсмический извещатель охраны периметра ТОПОЛЬ 1 - это лучшее предложение для построения бюджетной системы охраны периметра.

Ядром извещателя ТОПОЛЬ 1 является узел БОС-1. Узел имеет два входа и позволяет подключать четыре типа чувствительных элементов, в том числе комбинируя их, для создания оптимальной системы для конкретного места периметра, типа ограждения и ожидаемого типа нарушителя.

К каждому входу извещателя можно подключить:
- до 200 метров трибоэлектрического кабеля ТД-1
- до 40 вибродатчиков ВД-2
- до 20 сейсмодатчиков СД-2
- 1 виброкабель ВК-1-2,6 или ВК-1-3,5

Назначение извещателя

Извещатель предназначен для работы в составе системы охранной сигнализации и может использоваться для охраны периметров объектов, фасадов зданий, протяженных участков местности.

Предназначен для обнаружения признаков:
- несанкционированного преодоления (пересечения) ограждения, установленного по периметру охраняемого объекта, без применения подручных средств;
- разрушения ограждения;
- подкопа;
- пересечения (перехода) линии периметра, не оборудованной ограждениями.

Извещатель является 2-зонным техническим средством вибрационносейсмического типа.

Извещатель формирует извещения «Тревога 1» и/или «Тревога 2» при нарушении каждой из зон.

Извещатель формирует извещение «Неисправность»:
- при нарушении целостности ЧЭ (обрыве, коротком замыкании);
- при вскрытии корпуса составных частей извещателя.

Область применения

Извещатель может использоваться для организации охранной сигнализации по периметру объекта, оборудованному ограждениями, козырьками и барьерами разных типов:
- ограждениями из мягких и жёстких сварных сеток, а также из армированной колючей ленты (АКЛ);
- козырьками и ограждениями из плоской или объёмной спиральной АКЛ;
- сплошными, прозрачными, вентилируемыми деревянными ограждениями;
- ограждениями из металлопрофиля, сэндвич-панелей, поликарбоната;
- тяжёлыми сварными или коваными оградами;
- другими типами ограждений и конструкций, схожими по механическим свойствам с перечисленными.

Также извещатель может использоваться в качестве противоподкопного средства обнаружения, а также для построения скрытых подземных зон охраны по линиям периметра, не оборудованным ограждениями, на подходах к объектам, по контрольно-следовым полосам и т.п.

Для организации охранной сигнализации по периметру объекта, оборудованному ограждениями, козырьками и барьерами разных типов следует использовать чувствительные элементы (ЧЭ) и датчики вибрационного типа:
- вибрационный кабель ВК-1-2,6;
- вибрационный кабель ВК-1-3,5;
- вибрационный датчик ВД-2.

Извещатель может использоваться в качестве противоподкопного средства обнаружения, а также для построения скрытых подземных зон охраны по линиям периметра, не оборудованным ограждениями, на подходах к объектам, по контрольно-следовым полосам и т.п. В этом случае следует использовать датчики сейсмического типа СД-2.

Трибоэлектрический кабель ТД-1 может использоваться в качестве ЧЭ как для крепления на мягком ограждении, так и для установки в грунте в качестве противоподкопного средства. Топографические особенности местности не влияют на работу извещателя.

ЧЭ извещателя не предназначены для прямого блокирования ограждений из бетона, кирпича и других тяжелых монолитных конструкций. Ограждения этого типа могут быть защищены при установке на них более мягких заградительных элементов – козырьков, спиралей, декоративных решеток.

Извещатель является адресным устройством. Извещения о тревоге и неисправности передаются по ШС и/или по линиям связи цифрового интерфейса RS-485.

Извещатель предназначен для работы в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ1 по ГОСТ 15150-69) при минимальной температуре окружающего воздуха минус 40°С в случае установки узла обработки сигналов БОС-1 в поликарбонатный корпус и минус 55°С при установке БОС-1 в термостатированный алюминиевый корпус с подогревом.

Состав изделия

В состав извещателя входят:

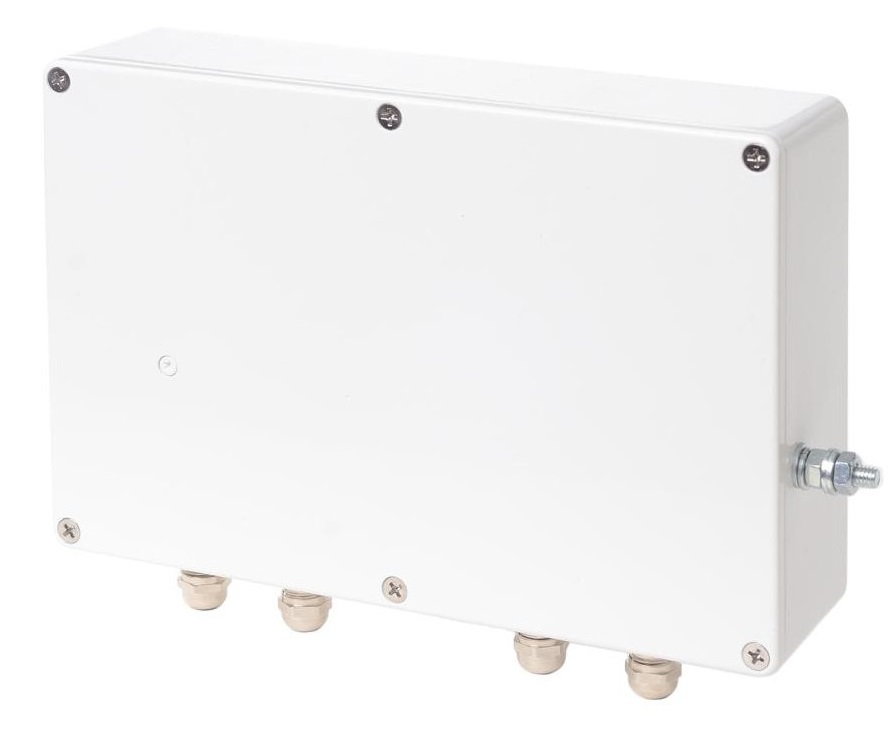

- узел блока обработки сигналов БОС-1;
- чувствительные элементы и/или датчики;

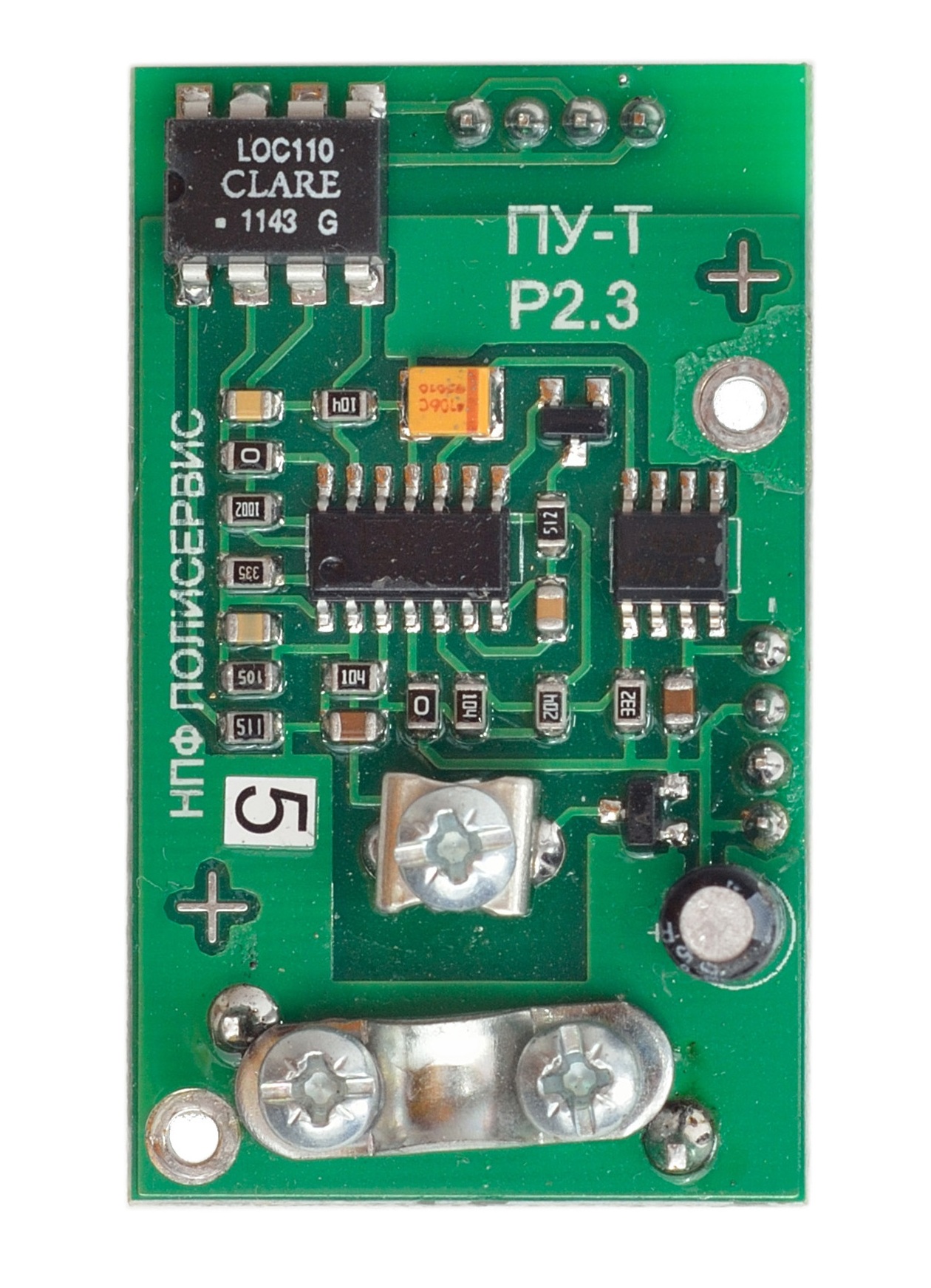

- предварительные усилители ПУ;
- передатчик аналоговых сигналов ПРД;
- приемник аналоговых сигналов ПРМ.

Для монтажа и установки составных частей извещателя на объекте в комплект поставки могут входить следующие атрибуты:
- корпуса для составных частей;
- устройства согласования оконечные для ЧЭ;
- кронштейны крепления к различным поверхностям;
- устройства защиты линий связи.

Выбор ЧЭ и/или датчиков, а также выбор длины кабеля выполняется на этапе проектирования, исходя из назначения извещателя.

Рекомендации по использованию разных исполнений ПУ в зависимости от подсоединяемых ЧЭ и/или датчиков приведены в таблице 1.3.

К каждому ПУ могут быть подсоединены датчики или ЧЭ со следующими ограничениями по длине или количеству в одной зоне (в одном плече):
- кабель трибоэлектрический ТД-1 – длиной, не превышающей 200 м;
- кабель вибрационный ВК-1-2,6 – не более 40 датчиков (длина ~104 м);
- кабель вибрационный ВК-1-3,5 – не более 40 датчиков (длина ~140 м);
- датчик вибрационный ВД-2 – не более 40 датчиков;
- датчик сейсмический СД-2 – не более 20 датчиков.

Обработка сигналов

Сигнал с каждого входа обрабатывается отдельно с раздельной выдачей тревожного извещения, таким образом,один извещатель имеет две зоны охраны.

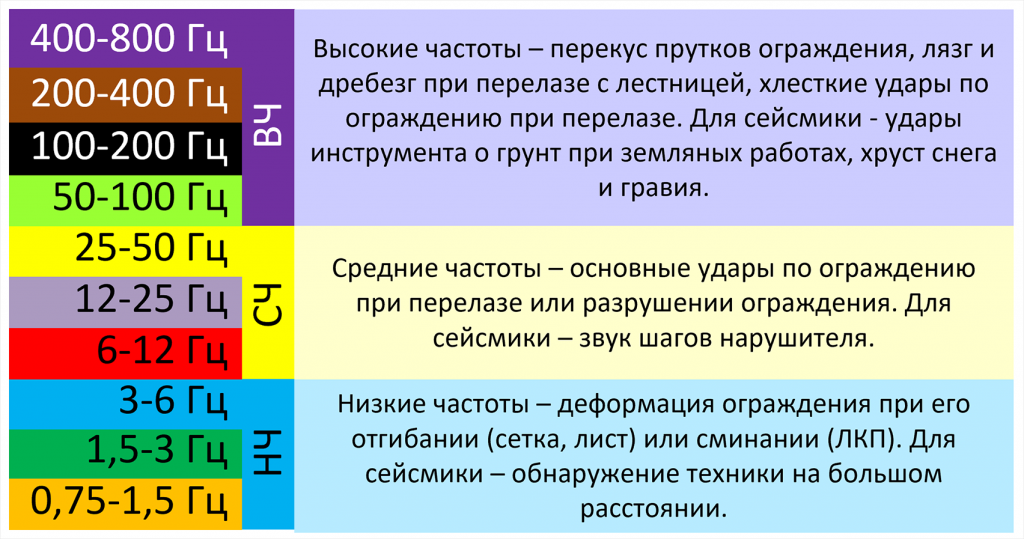

Сигнал, поступающий в БОС от чувствительных элементов, разбивается на 10 частотных полос в диапазоне** 0,75…800 Гц** и каждая частотная полоса обрабатывается отдельно:
-По каждой полосе определяется адаптивный порог, подстраивающийся под шум окружающей среды и устраняющий влияние таких погодных факторов как дождь, ветер и град.
-Для каждой полосы подсчитывается количество превышений сигналом порога.

Далее включается процедура “голосования”, при которой учитывается количество превышений в каждой из включенных частотных полос, и их вес в принятии решения о формировании извещения “тревога”.

Отличительной особенностью извещателя ТОПОЛЬ 1 от большинства конкурентов является возможность гибкого выбора рабочих частотных поддиапазонов - из десяти предложенных для уверенной работы достаточно двух, что позволяет настроиться на любом типе ограждения, сохраняя высокую чувствительность даже в сложной помеховой обстановке, а бесплатное программное обеспечение ССОИ Тополь делает процесс настройки простым и понятным.

Трибоэлектрический кабель ТД-1

Трибоэлектрический кабель ТД-1 - преобразует колебания ограждения, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал за счёт трибоэлектрического эффекта. Кабель является самым дешевым и простым чувствительным элементом - монтаж заключается в креплении кабеля с помощью стяжек к охраняемой поверхности. В случае разрыва или повреждения кабеля в процессе эксплуатации, его можно починить без использования специальных инструментов.

ТД-1 можно использовать в трёх вариантах построения рубежа охраны:

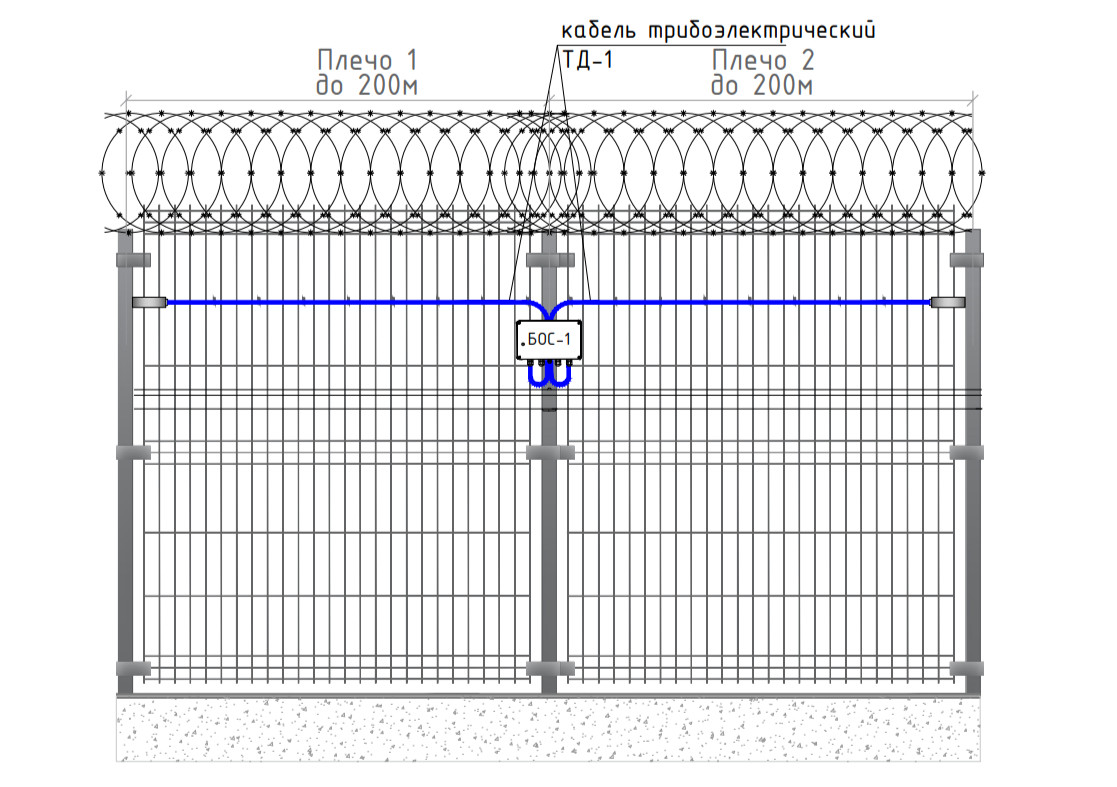

1. Кабель можно монтировать непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.).

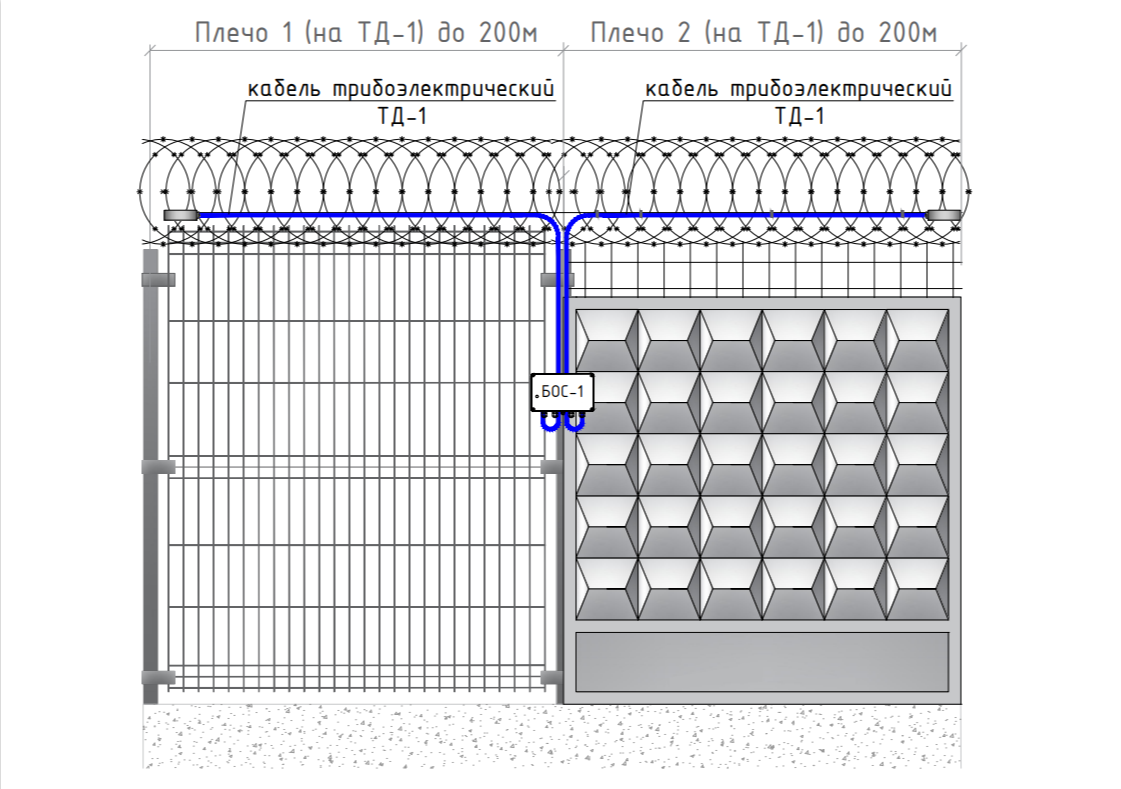

2. Кабель можно монтировать к навесному ограждению из спиралей АКЛ, козырькам из жести или поликарбоната. Таким образом можно защититься от перелаза ограждения подготовленным нарушителем с помощью лестницы или защитить капитальные ограждения из бетона или кирпича.

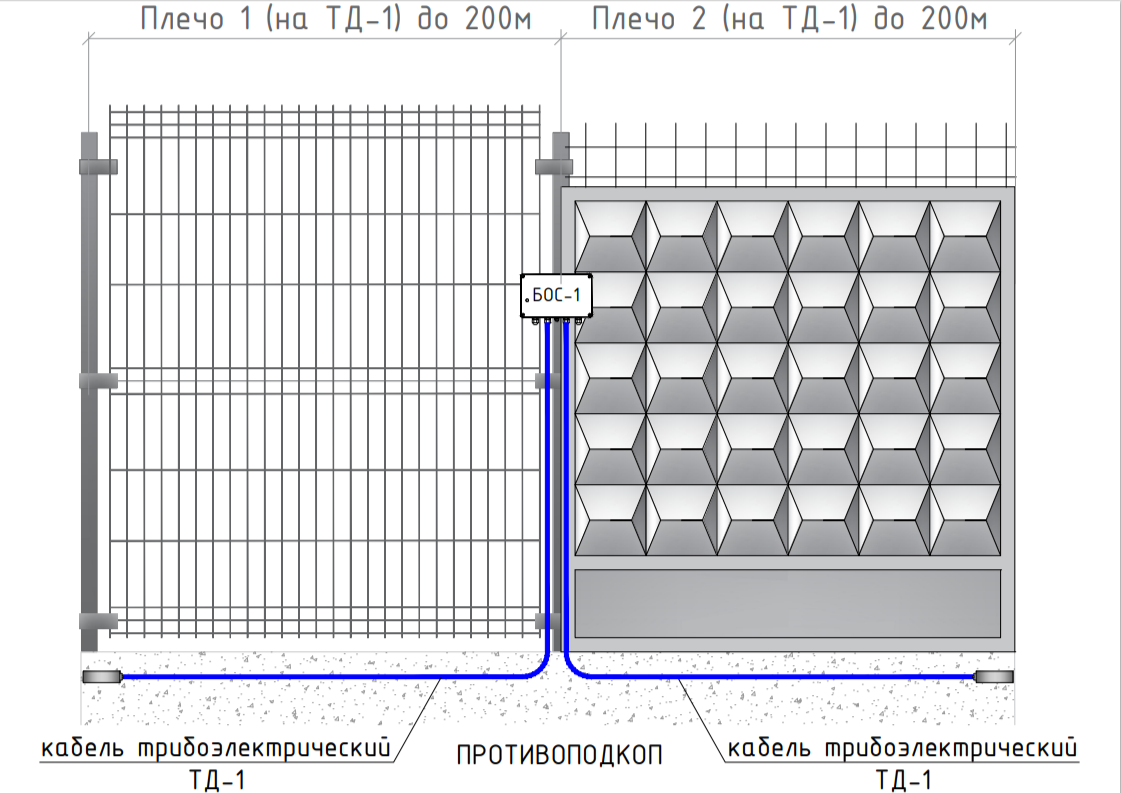

3. Закопанный в землю кабель ТД-1 можно использовать в качестве противо-подкопного средства. Чувствительности кабеля достаточно для определения человека, копающего землю штыковой лопатой на расстоянии от одного до пяти метров, в зависимости от типа грунта и настроек извещателя. Обнаружение земляных работ с использованием тяжелой техники возможно на расстоянии до тридцати метров, что позволяет использовать кабель в качестве охранного или предупреждающего средства для подземных коммуникаций.

Вибрационный датчик ВД-2

Вибрационный датчик ВД-2 преобразует колебания ограждения, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал с помощью пьезоэлектрического эффекта. Основным отличием датчика ВД-2 от кабеля ТД-1 является локализация чувствительности в месте непосредственной установки датчика, что позволяет более гибко подходить к выбору мест размещения датчика (например монтировать его на калитках или воротах) и снижает негативные эффекты от колебаний плохо закрепленных секций ограждения относительно опорных столбов.

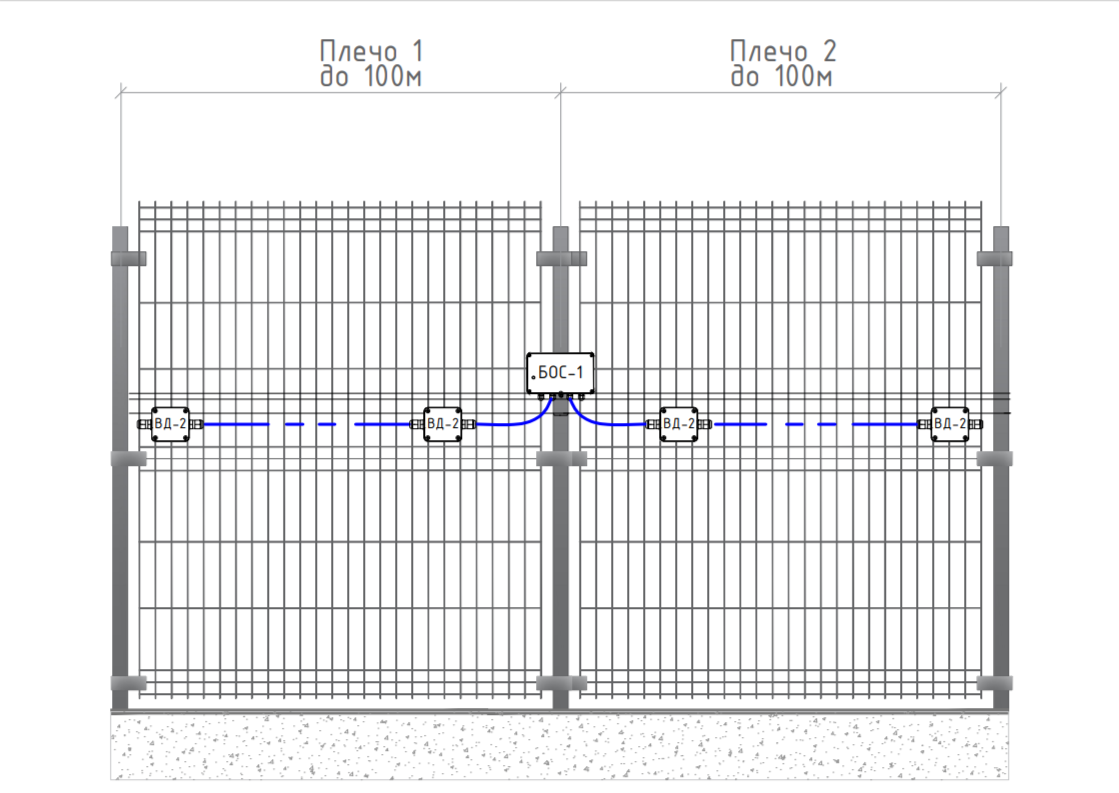

ВД-2 монтируется непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.). Рекомендуется располагать датчики на расстоянии пяти метров друг от друга либо на каждой секции ограждения.

Сейсмический датчик СД-2

Сейсмический датчик СД-2 преобразует колебания грунта, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал с помощью пьезоэлектрического эффекта. Сейсмический датчик отличается высочайшей чувствительностью за счёт использования специального механического усилителя сигнала, работающего во всей полосе обрабатываемых частот.

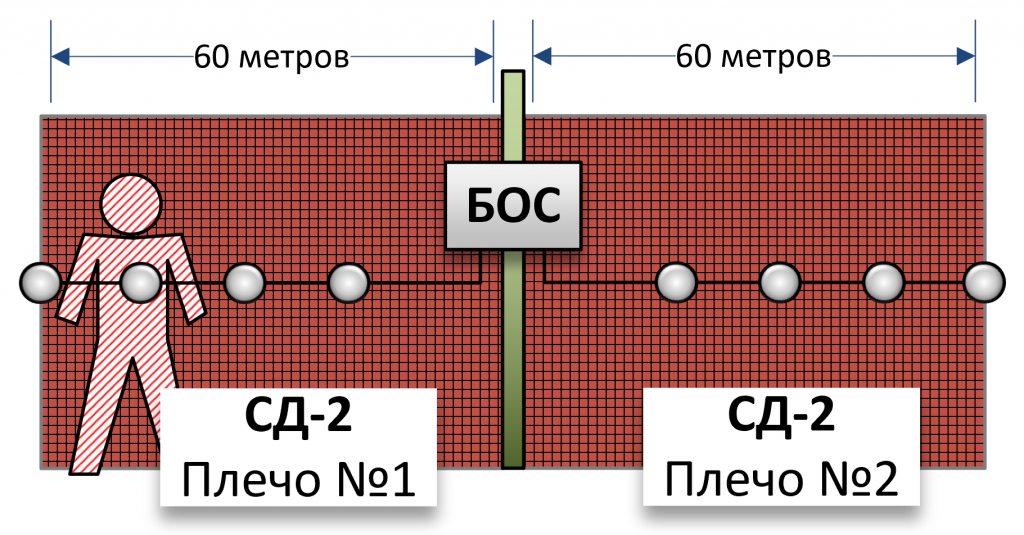

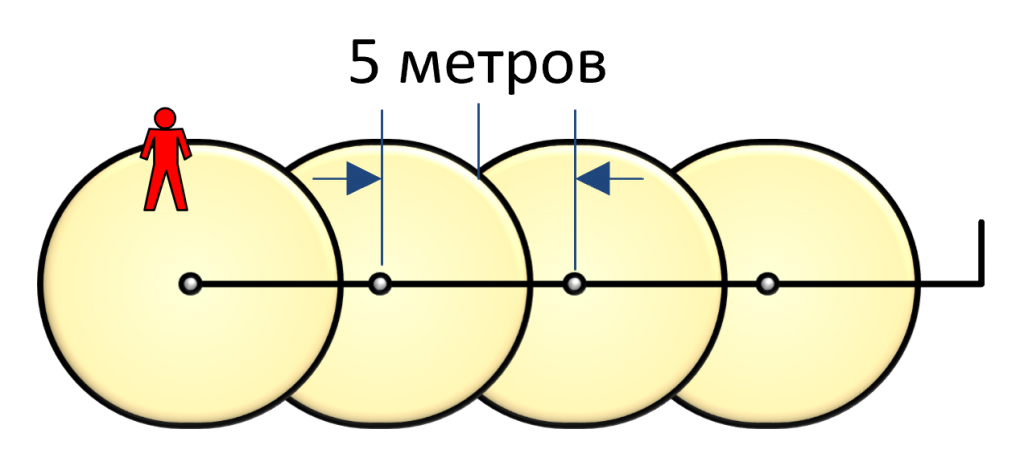

Размещение датчиков на расстоянии пяти метров друг от друга гарантирует обнаружение нарушителя в любых погодных условиях (в том числе частичного заболачивания грунта) в любом типе грунта.

Датчики можно закапывать:

• Перед или под ограждением для обнаружения факта подхода нарушителя к охраняемому периметру еще до касания ограждения

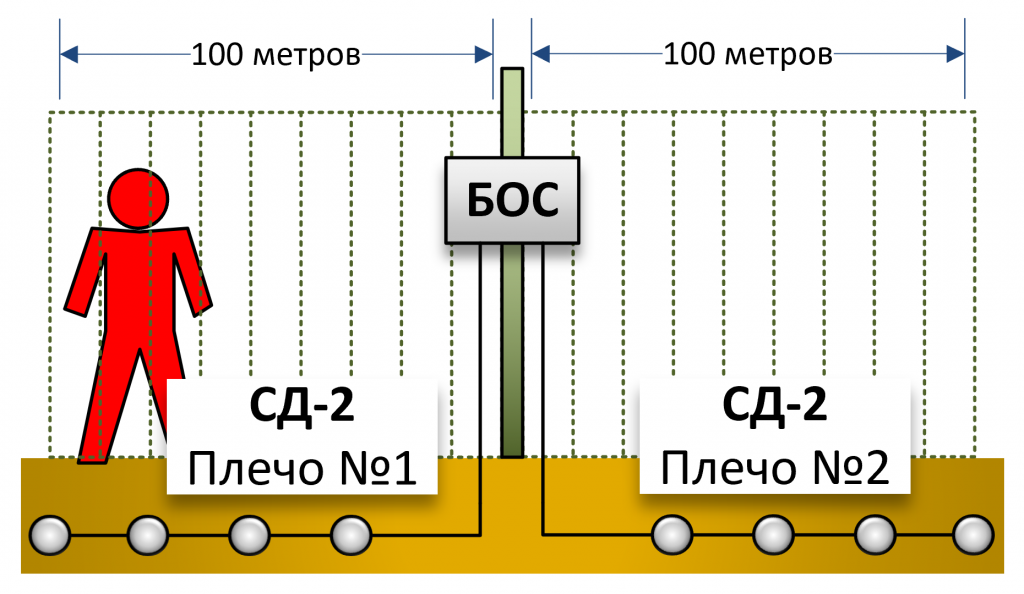

• Внутри охраняемого периметра для обнаружения непосредственного факта преодоления периметра
• В любом месте, где требуется обнаружение людей или техники, вне зависимости от наличия там физических ограждений, в том числе и для формирования невидимого рубежа охраны

Высокая чувствительность датчиков СД-2 позволяет применять их для охраны капитальных ограждений из бетона или кирпича как от разрушения так и от перелаза.

Комбинация чувствительных элементов

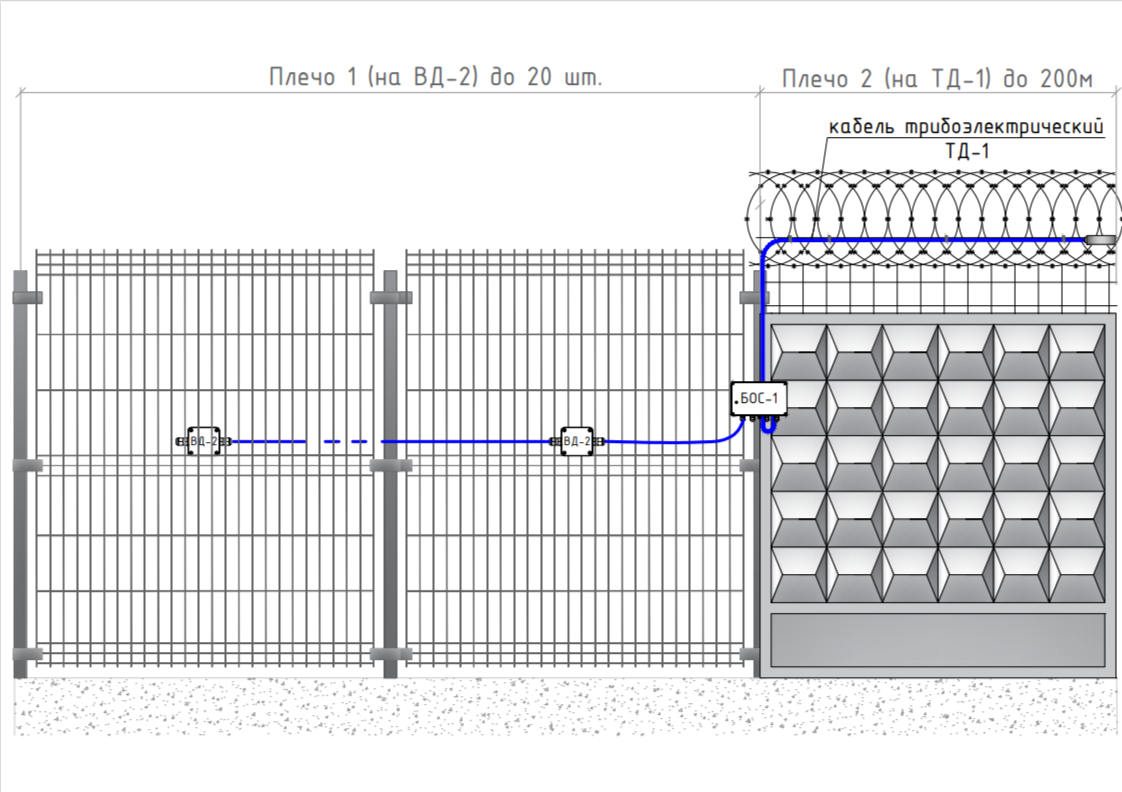

Наличие двух входов у извещателя ТОПОЛЬ 1 позволяет комбинировать различные чувствительные элементы между собой. Например при переходе от сетчатого ограждения к капитальному, можно использовать в одном плече вибрационные датчики ВД-2, а в другом - трибоэлектрический кабель ТД-1:

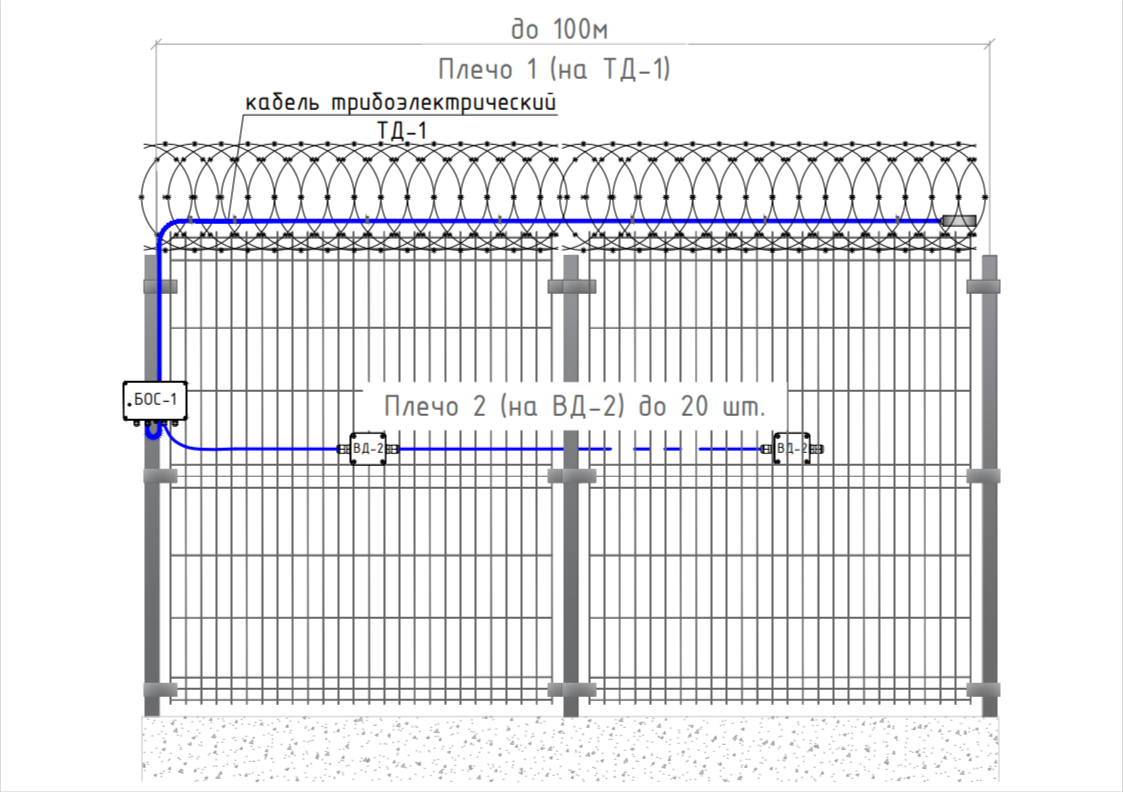

Также один извещатель позволяет построить два рубежа охраны в одной охраняемой зоне, например, использовать точечные вибродатчики ВД-2 для охраны ограждения от разрушения (перекуса, отгибания и т.п.), а трибоэлектрический кабель ТД-1 от перелаза ограждения подготовленным нарушителем с помощью лестницы:

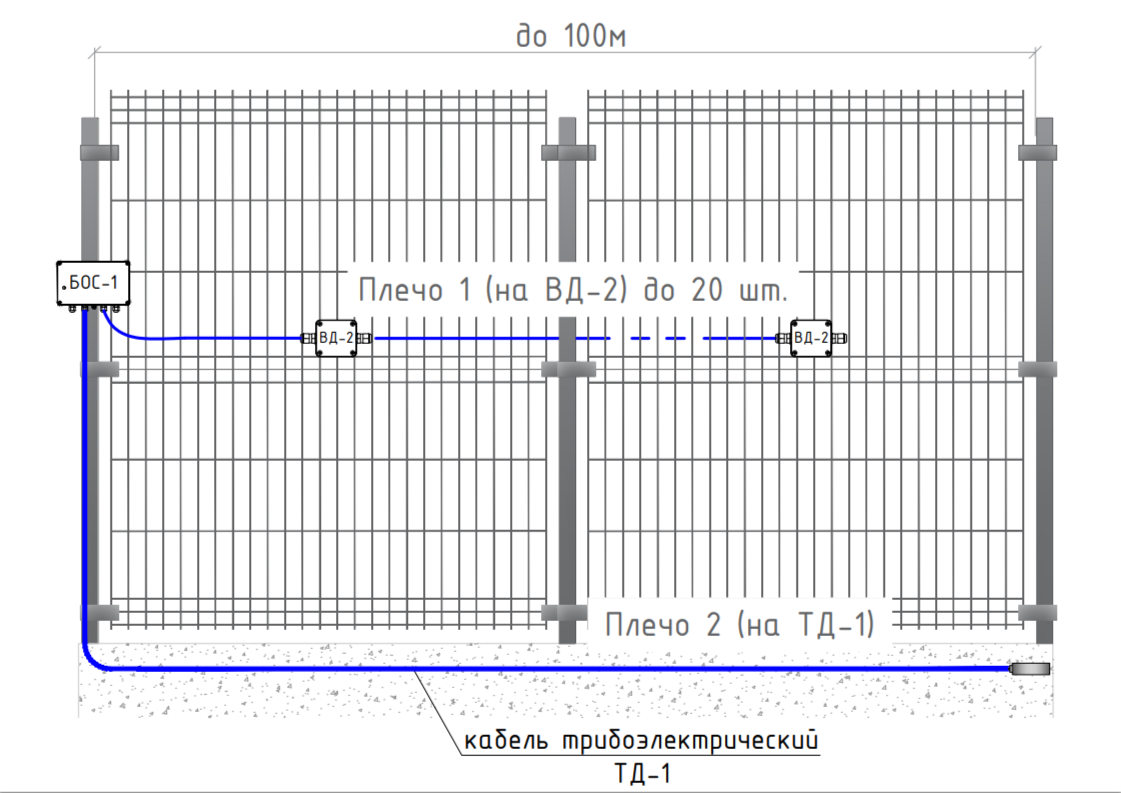

Или использовать точечные вибродатчики ВД-2 для охраны ограждения от разрушения (перекуса, отгибания и т.п.), а трибоэлектрический кабель ТД-1 в качество противо-подкопного средства:

Подключение к ППК и интеграция

Извещатель имеет два шлейфа передачи извещения “Тревога”, по одному на каждую зону охраны. Один общий шлейф передачи извещения “Неисправность” - таким образом его можно напрямую подключить к любому приёмному устройству, имеющему входы типа “сухой контакт” (например Болид Сигнал-10, Сигнал-20 и т.п.).

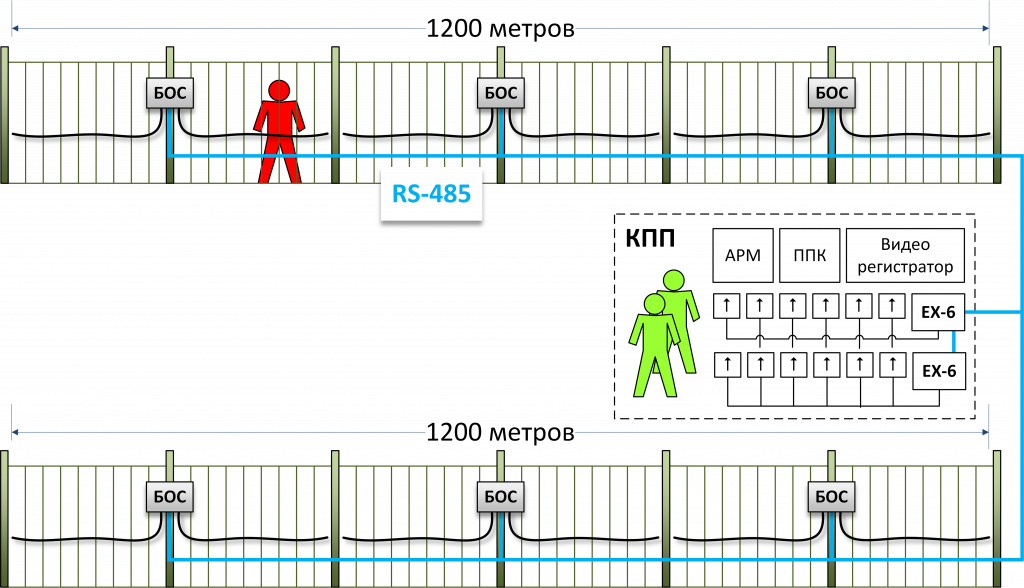

Извещатели ТОПОЛЬ 1 можно объединить с помощью интерфейса RS-485 и приборов КХ-ЕХ - так можно построить периметр до 2400 метров

Извещатель ТОПОЛЬ 1 программно интегрирован в ПО “Интеллект” (ITV)
