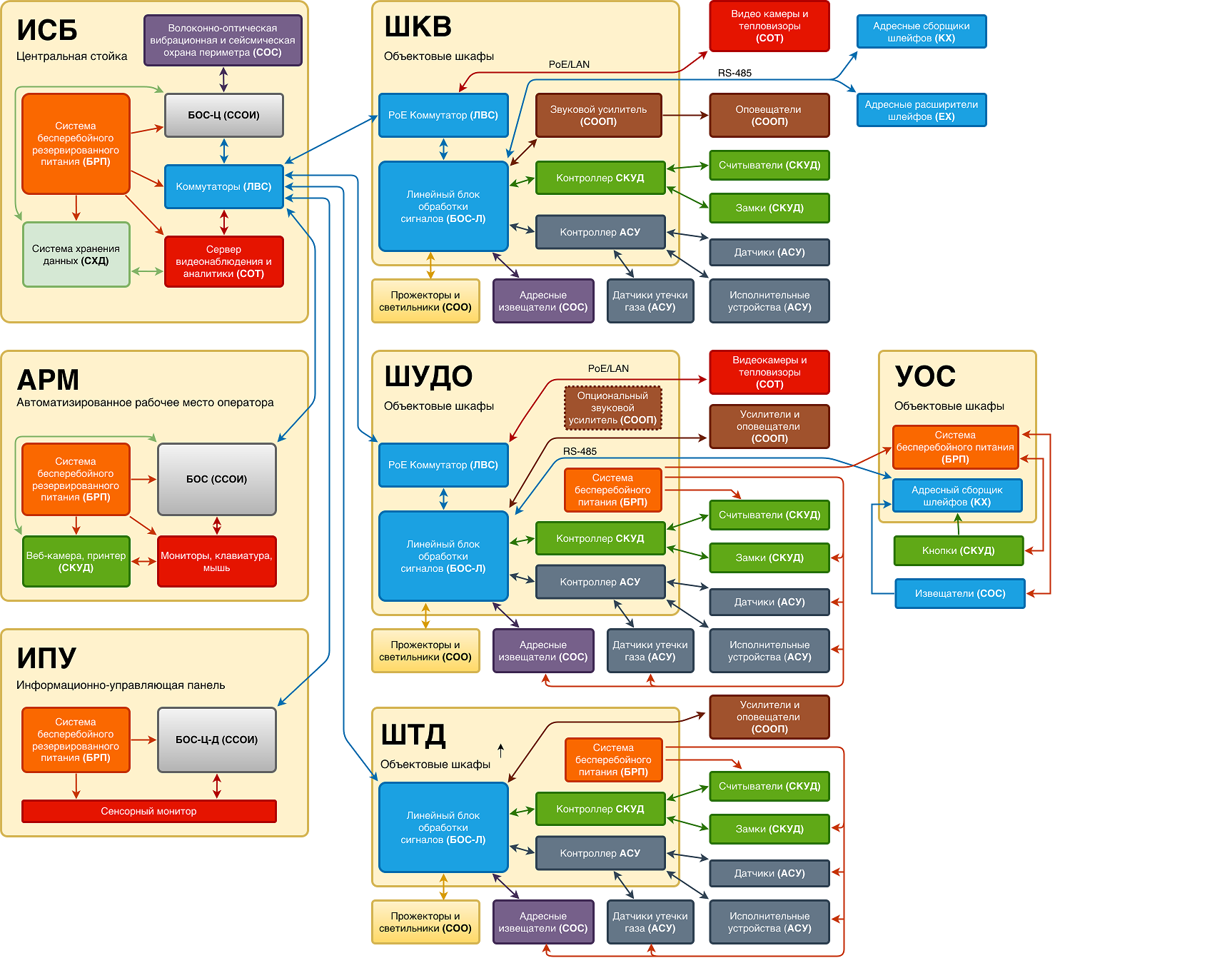

Комплектации и наименование

Маркировка шкафов: А-Б

где:

• А базовое исполнение:
  • Без буквы - исполнение по умолчанию для объектов общей и транспортной безопасности с сертификатом транспортной безопасности, в соответствии с требованием Постановления Правительства РФ №969;

  • К = “Кедр” - исполнение для объектов энергетического комплекса с сертификатом о соответствии требованиям МЭК 61850;

• Б Наименование шкафа, указывающее на его комплектацию и функциональное назначение:
  • Шкафы ШКВ (ШКАФ КОММУТАТОРНЫЙ ВСЕПОГОДНЫЙ) обеспечивают полный функционал системы (сбор и обработка информации, периметральная и внутренняя охрана, речевое оповещение, охранное освещение, контроль и управление доступом, видеонаблюдение) во всепогодном уличном корпусе с подогревом;

  • Шкафы ШК (ШКАФ КОММУТАТОРНЫЙ) обеспечивают сбор и обработки информации, внутренняя охрана, речевое оповещение, контроль и управление доступом, видеонаблюдение) внутри помещений;

  • Шкафы ШУДО (ШКАФ УЗЛА ДОСТУПА И ОХРАНЫ) обеспечивают функционал системы бесперебойного питания, позволяя организовать узел коммутации для системы охраны, контроля и управления доступом. Могут быть дополнительно оснащены встроенным звуковым усилителем или использовать внешний усилитель для реализации функционала системы оповещения;

  • Шкафы ШТД (ШКАФ ТОЧКИ ДОСТУПА) обеспечивают законченный функционал точки СКУД, подключения датчиков и исполнительных устройств с организацией бесперебойного питания;

  • Шкафы УОС (УЗЕЛ ОХРАННОЙ СИГНАЛИЗАЦИИ) обеспечивают функционал адресных расширителей для подключения датчиков. Могут подключаться к любым шкафам или непосредственно к центральной стойке по интерфейсу RS-485;

*Шкафы ШУДО, ШТД и УОС могут выпускаться с расширенным температурным диапазоном -60С..+40С в исполнении 5 по специальному заказу

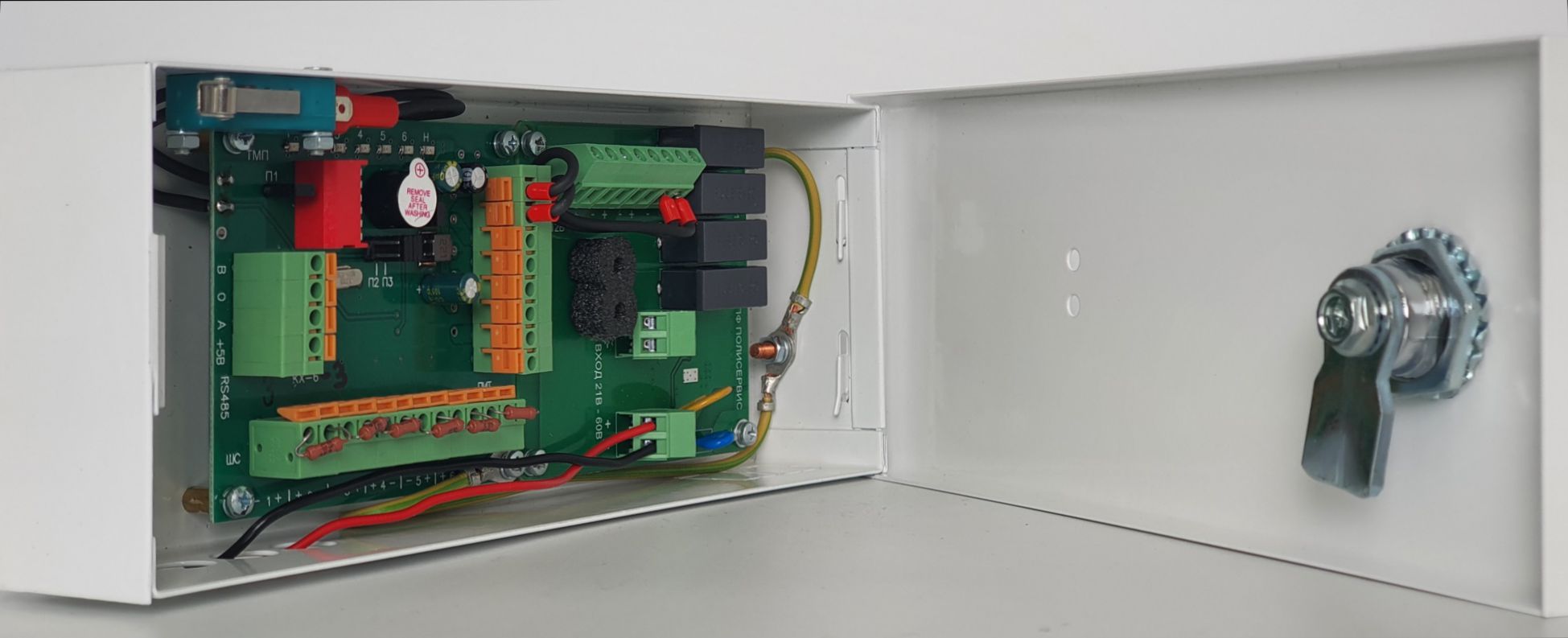

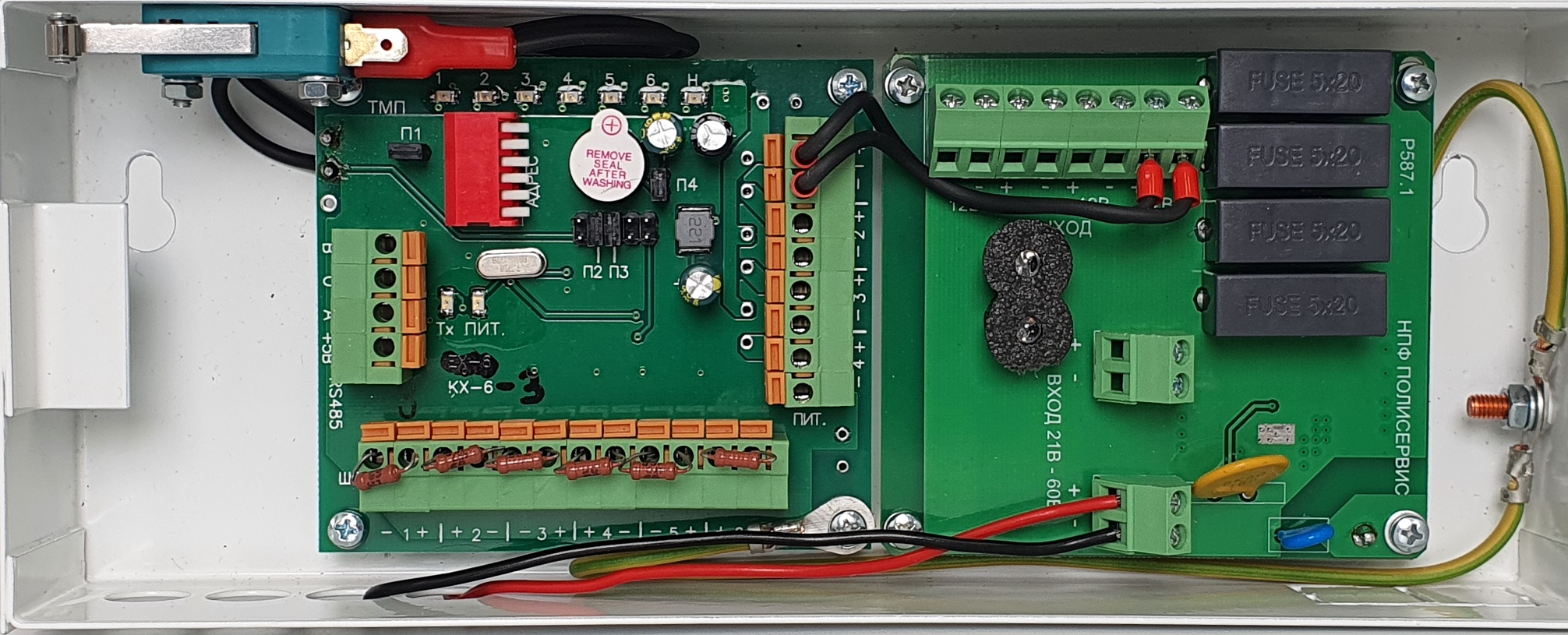

Узел охранной сигнализации УОС

Используется для подключения и питания извещателей с выходом типа “сухой контакт” в удаленных от основных шкафов местах, подключается по интерфейсу RS-485 к любому шкафу или непосредственно к стойке ИСБ.
В одной линии RS-485 протяженностью до 1000 метров могут быть одновременно подключены до 64 УОС, возможно комбинирование в одной линии УОС и приборов серии КХ-6-3 и ЕХ-6-3.

Внешние соединения:
- вход «сухой контакт» - до 6 устройств;
- питание для внешних устройств 12В, до 0,5А;
- интерфейс RS-485 – одна линия;
- вход питания 24 В;
- шина заземления.

Собственное потребление без учета внешней нагрузки: 3 Вт при 24 В

Габариты (ВхШхГ): 95x240х60 мм
Габариты упаковки (ВхШхГ):250х80х170 мм

Масса нетто: 0,85 кг
Масса брутто: 0,98 кг
Степень защиты: IP20
Температура эксплуатации: -10°С..+40°С (-60°С..+40°С для исп. 5)

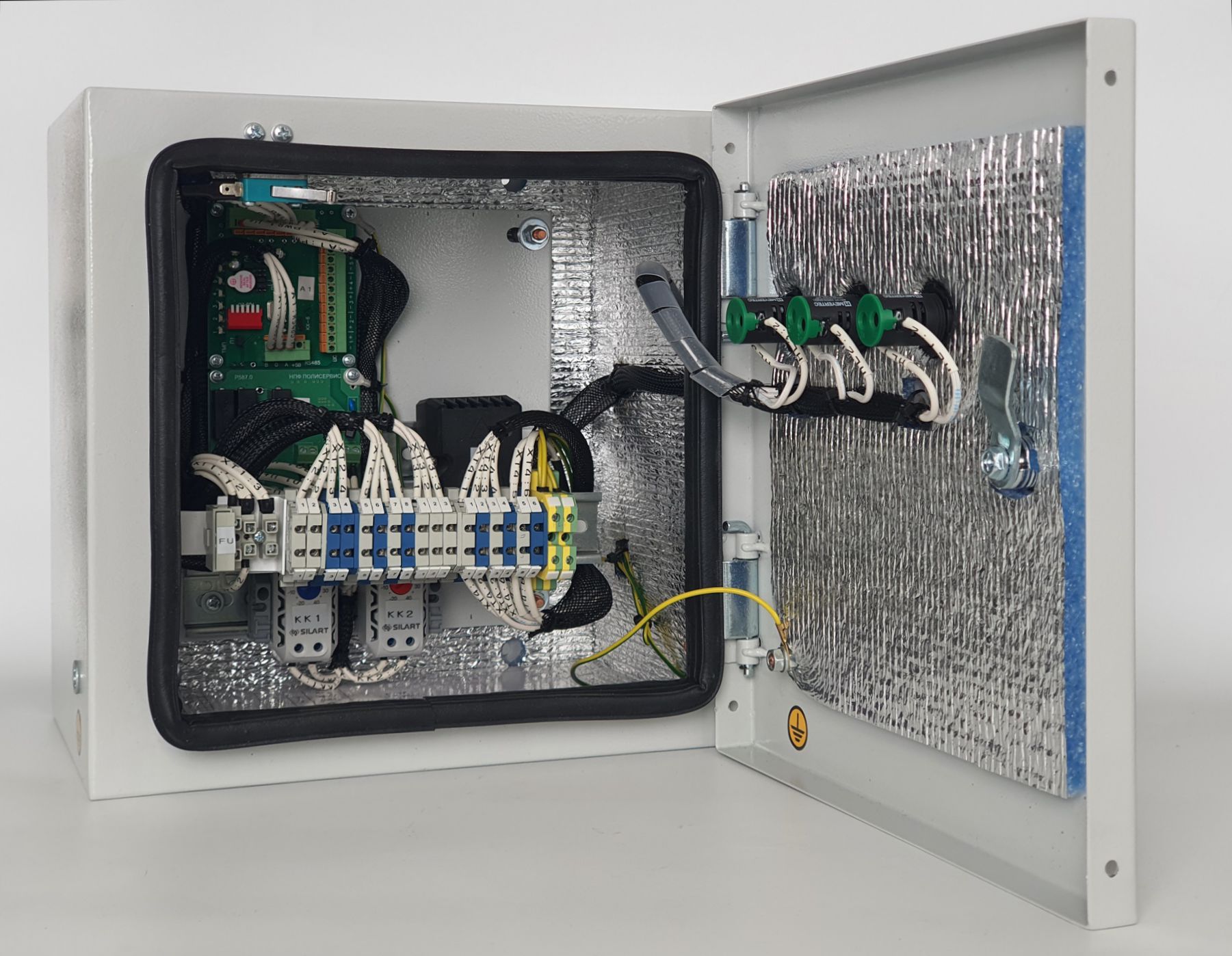

УОС исп.5 :
