Комплектации и наименование

Маркировка шкафов: А-Б

где:

• А базовое исполнение:
  • Без буквы - исполнение по умолчанию для объектов общей и транспортной безопасности с сертификатом транспортной безопасности, в соответствии с требованием Постановления Правительства РФ №969;

  • К = “Кедр” - исполнение для объектов энергетического комплекса с сертификатом о соответствии требованиям МЭК 61850;

• Б Наименование шкафа, указывающее на его комплектацию и функциональное назначение:

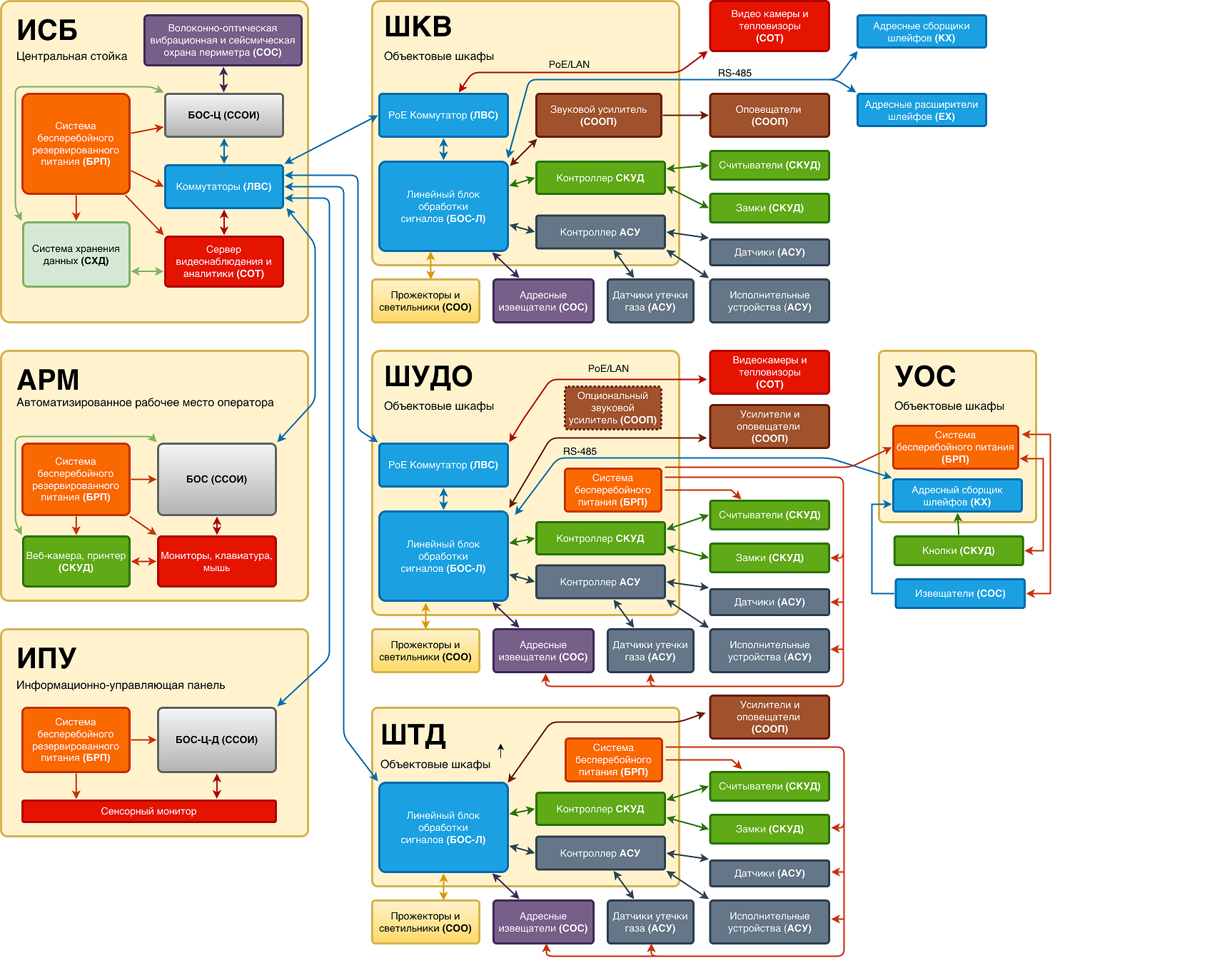

  • Шкафы ШКВ (ШКАФ КОММУТАТОРНЫЙ ВСЕПОГОДНЫЙ) обеспечивают полный функционал системы (сбор и обработка информации, периметральная и внутренняя охрана, речевое оповещение, охранное освещение, контроль и управление доступом, видеонаблюдение) во всепогодном уличном корпусе с подогревом;

  • Шкафы ШК (ШКАФ КОММУТАТОРНЫЙ) обеспечивают сбор и обработки информации, внутренняя охрана, речевое оповещение, контроль и управление доступом, видеонаблюдение) внутри помещений;

  • Шкафы ШУДО (ШКАФ УЗЛА ДОСТУПА И ОХРАНЫ) обеспечивают функционал системы бесперебойного питания, позволяя организовать узел коммутации для системы охраны, контроля и управления доступом. Могут быть дополнительно оснащены встроенным звуковым усилителем или использовать внешний усилитель для реализации функционала системы оповещения;

  • Шкафы ШТД (ШКАФ ТОЧКИ ДОСТУПА) обеспечивают законченный функционал точки СКУД, подключения датчиков и исполнительных устройств с организацией бесперебойного питания;

  • Шкафы УОС (УЗЕЛ ОХРАННОЙ СИГНАЛИЗАЦИИ) обеспечивают функционал адресных расширителей для подключения датчиков. Могут подключаться к любым шкафам или непосредственно к центральной стойке по интерфейсу RS-485;

*Шкафы ШУДО, ШТД и УОС могут выпускаться с расширенным температурным диапазоном -60С..+40С в исполнении 5 по специальному заказу

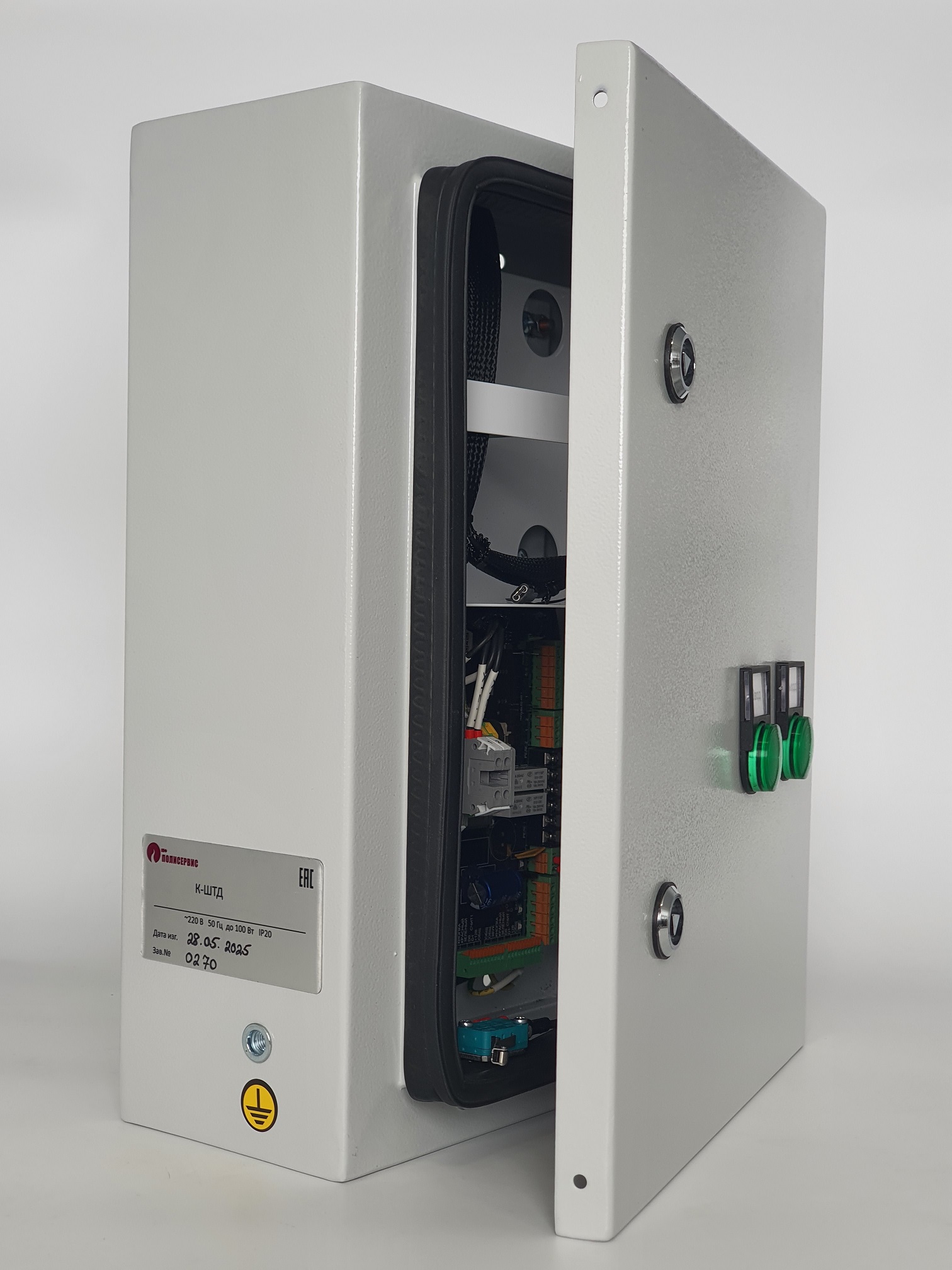

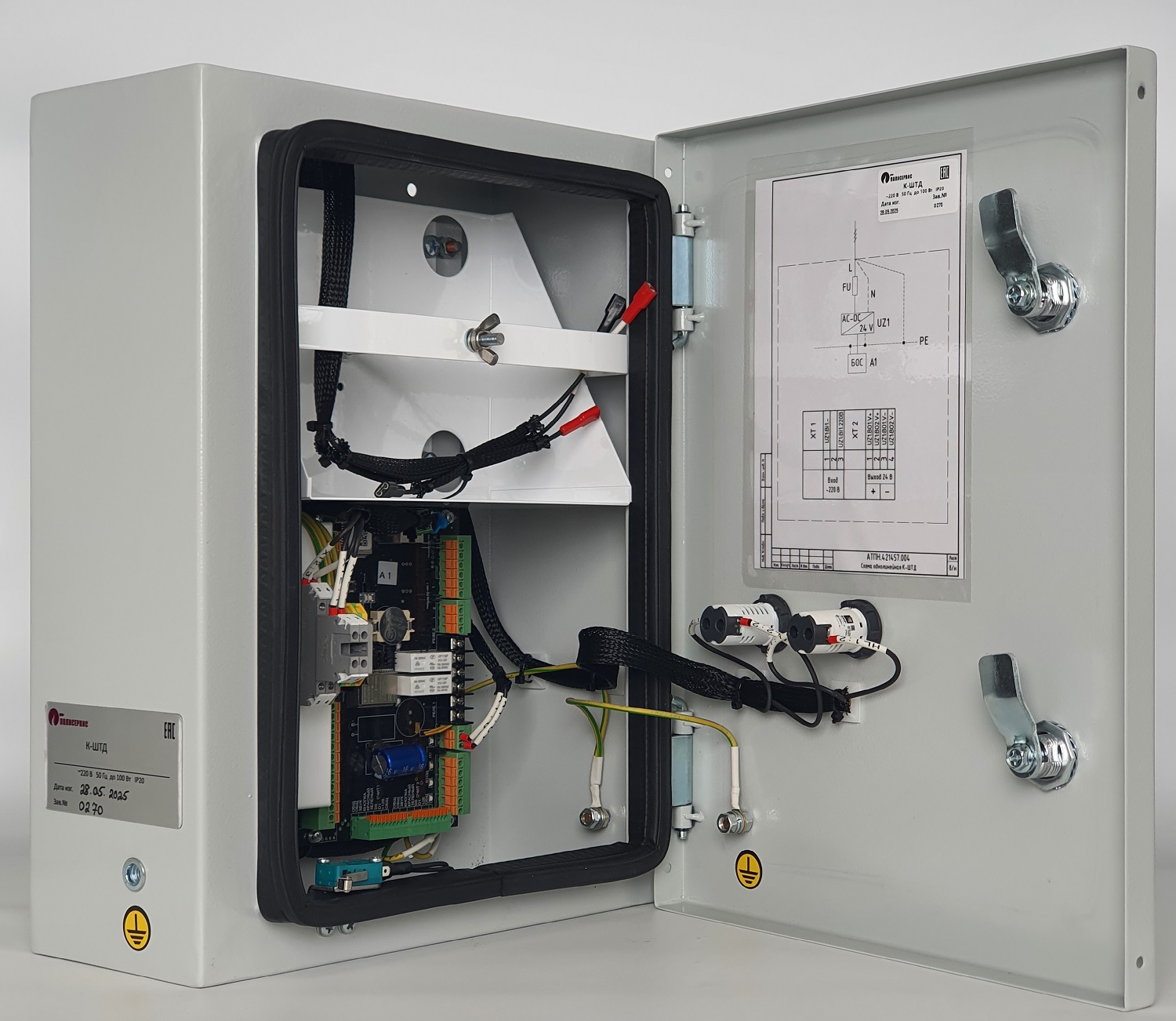

Шкафы точки доступаШТД

Шкафы ШТД позволяют организовать в помещении:
- контроль и управление доступом через одну точку доступа по схеме “считыватель на вход + считыватель на выход”, либо “буферный вход с двумя считывателями на вход”;
- контроль и управление доступом через две точки доступа по схеме “считыватель на вход + кнопка на выход”, либо “кнопка на вход и считыватель на выход”;
- подключение двух считывателей с интерфейсом Wiegand;
- подключение двух замков или одного замка и управляемой нагрузки 24/220 В;
- питание извещателей и исполнительных устройств (в том числе замков) резервированным напряжением 24 В суммарным током до 2.5 А;
- автоматическое отключение автоматики при формировании сигнала “Пожар” внешней системой пожарной охраны;
- подключение 6 управляемых нагрузок через внешние силовые реле;
- подключение к системе Тополь 10 независимых извещаталей с выходом “сухой контакт”;
- сбор данных по двум независимым гальванически развязанным интерфейсам RS-485;
- звуковое и речевое оповещение при использовании внешнего звукового усилителя.

Внешние соединения:
- порт LAN – для подключения к ЛВС;
- считыватель с интерфейсом Wiegand – 2 шт.;
- кнопка выхода – 2 шт.;
- выходы управления «сухие контакты» - 6 шт., до 60 В 100 мА на выход;
- вход управления -сигнал «Пожар» от СПС;
- входы управления «сухие контакты» - 10 шт.;
- питание 24 В для внешних устройств - до 2,5 А;
- интерфейс RS-485 – две линии;
- релейный выход – 2 шт. до 10А DC/до 16А АC;
- вход питания ~220 В 50 Гц;
- шина заземления/

Собственное потребление без учета внешней нагрузки: 4 Вт при ~220В;

Габариты (ВхШхГ) 423х300х160 мм (с выступающими лампочками и кабельными вводами, без них сам корпус 400х300х150 мм)
Габариты упаковки (ВхШхГ): 450х300х175 мм

Масса нетто: 7,35 кг
Масса брутто: 8,3 кг
Степень защиты: IP20
Температура эксплуатации: -10°С..+40°С (-60°С..+40°С для исп. 5)

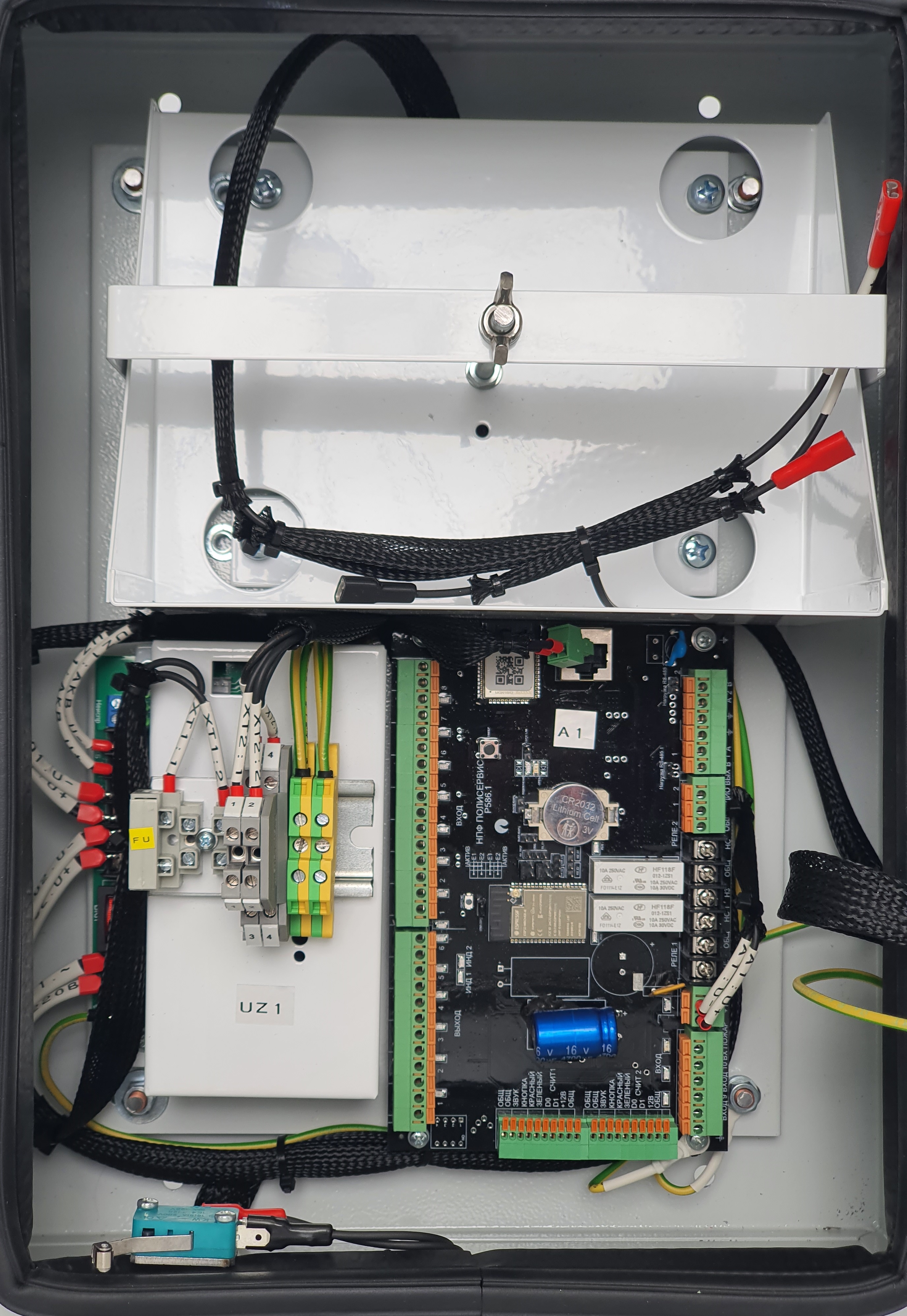

ШТД:
