Извещатели пожарные тепловые линейные СИРЕНЬ (ИП 132-1-PR)предназначены для формирования извещения о пожаре при перегреве электрического кабеля или нарушении работы оборудования, сопровождающегося повышением температуры. ИПТЛ могут использоваться для защиты от пожара отапливаемых и неотапливаемых помещений, открытых объектов, железнодорожных и автомобильных тоннелей, кабельных лотков, складских комплексов большой площади и ангаров, нефтегазовых объектов (резервуарные парки, магистральные трубопроводы), а также других протяженных объектов.
Измерение температуры основывается на регистрации антистоксовской компоненты Рамановского рассеяния света в одномодовом волоконно-оптической кабеле. Для компенсации затухания света в кабеле используется Рэлеевская компонента рассеянного света. Для регистрации абсолютного значения температуры вдоль чувствительного элемента используется опорное значение в начале трассы.
Изобретение запатентовано.

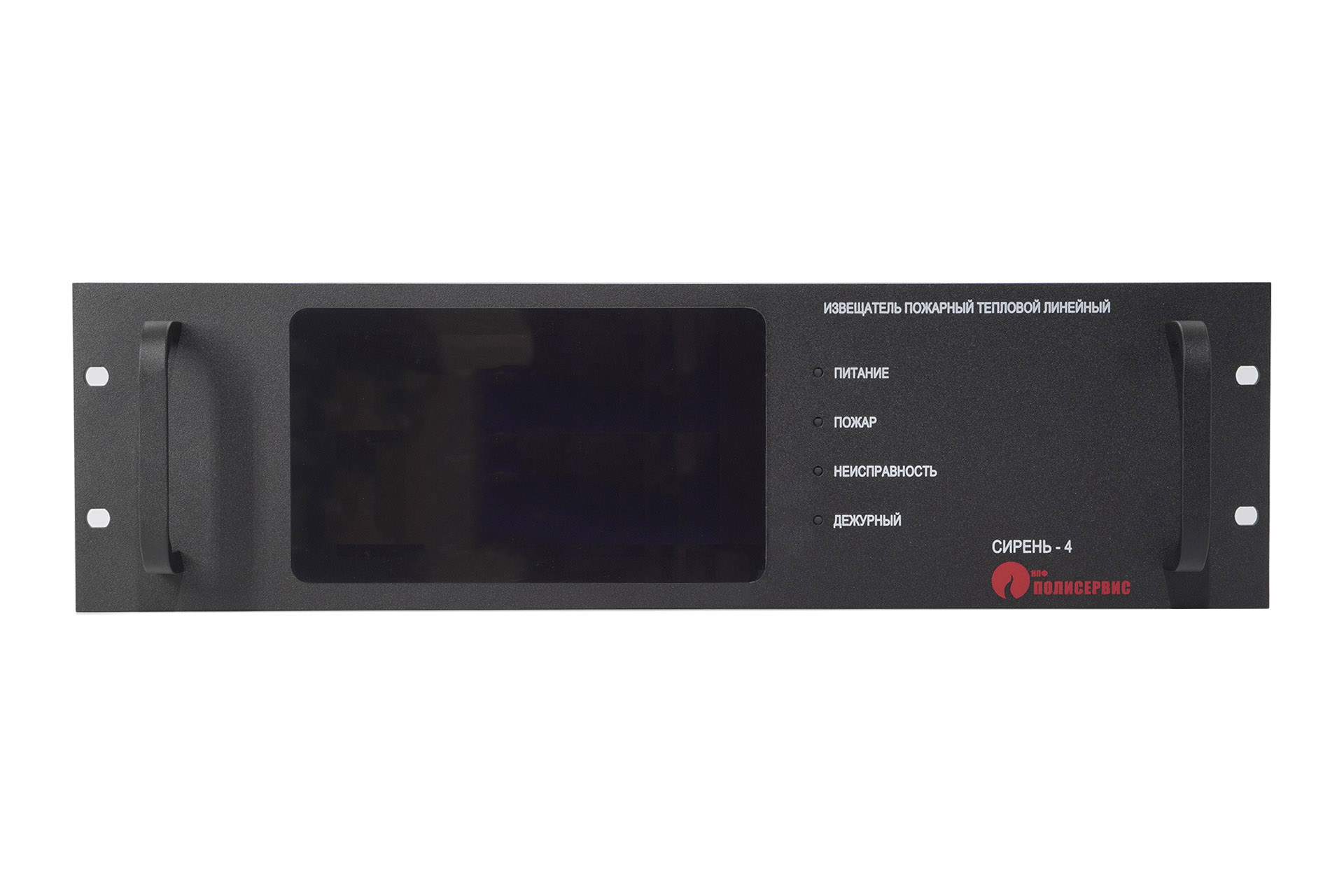

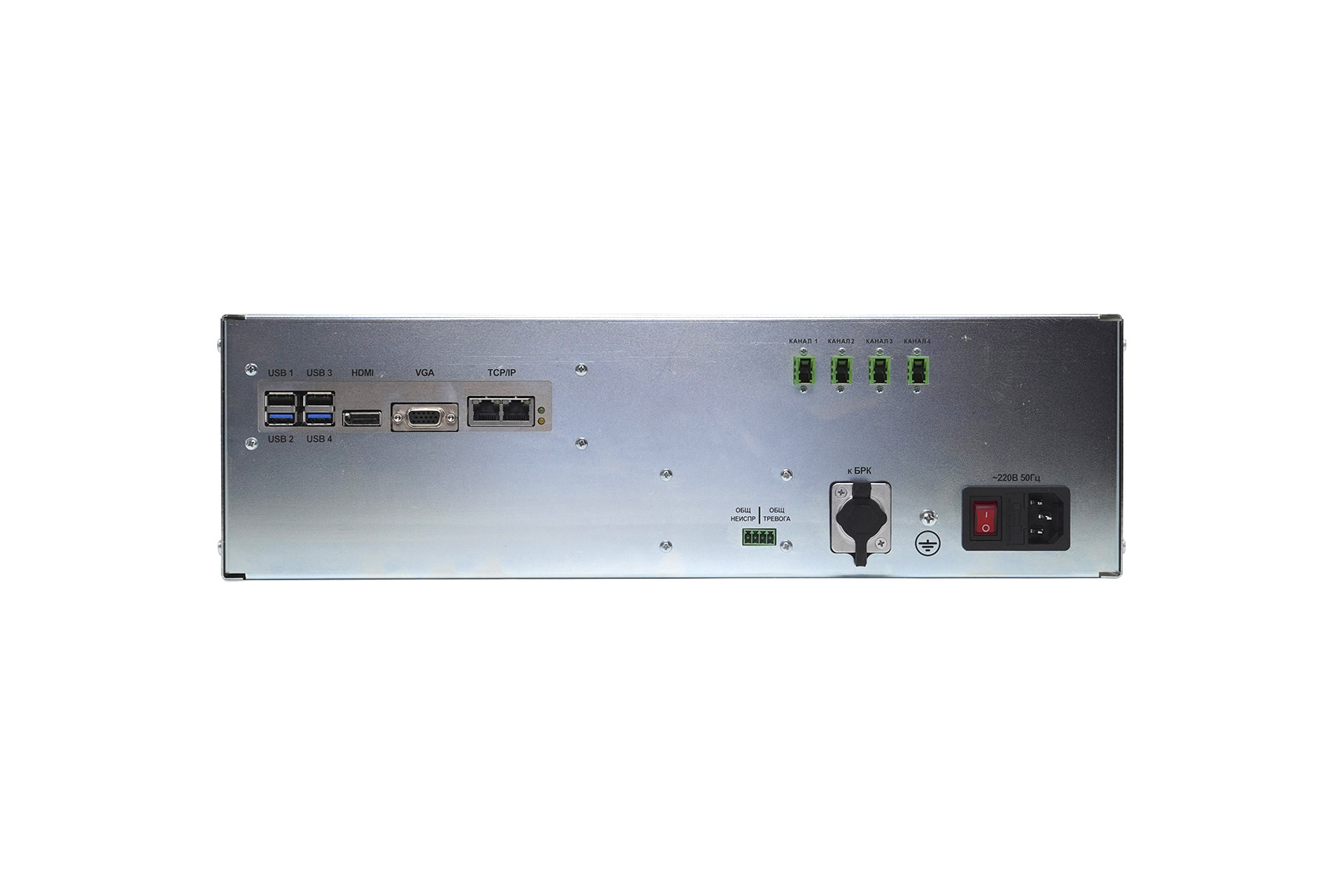

К блоку обработки сигналов (БОС), в зависимости от исполнения, могут подключаться один, два или четыре чувствительных элемента (ЧЭ).
| Условное наименование | Состав внешней оболочки | Температурные классы по ГОСТ 34698 | Температура эксплуатации |
|---|---|---|---|
| ЧЭ1-СИРЕНЬ-LSZH | Термопластичный материал LSZH | A1, A2, A3, B, C, D, A1R, A2R, A3R, BR, CR, DR, R | минус 40°C - плюс 115°C |
| ЧЭ2-СИРЕНЬ-КОР | Кремний-органическая резина | A1, A2, A3, B, C, D, E, F, G, Н, A1R, A2R, A3R, BR, CR, DR, ER, FR, GR, R | минус 55°C - плюс 160°C |
Степень защиты ЧЭ – IP67 по ГОСТ 14254-2015.
К БОС могут подключаться от 1 до 15 блоков расширения БРК-33, каждый из которых имеет по 33 реле.
Степень защиты БОС и БРК, обеспечиваемая оболочкой, соответствует коду IP41 по ГОСТ 14254-2015.
| Характеристики | |
|---|---|
| Тип прибора | Извещатель пожарный тепловой линейный |
| Количество каналов (чувствительных элементов) | 1/2/4 |
| Длина линейного чувствительного элемента, м, не более | 10000 |
| Пространственное разрешение, м | 1 |
| Точность определения места обрыва волоконно-оптического кабеля, м | 4 |
| Количество зон контроля | Логически объединяются в зоны кратно дискретности 1м |
| Способы сработки | Максимальный, Максимально-дифференциальный, Дифференциальный |
| Мощность лазерного излучения, мВт, не более | 500 |
| Напряжение питания постоянного тока, В | 24 |
| Количество входов питания | 2 (основной + резервный) |
| Ток потребления блоком обработки, А, не более | 2,5 |
| Потребляемая мощность, Вт, не более | 60 |
| Температура эксплуатации блока обработки, °С | 0..+40 |
| Степень защиты оболочкой | IP41 |
| Интерфейсы | Ethernet, RS-485 ModBus |
| Время выхода на рабочий режим не более, с | 300 |
| Габаритные размеры блока обработки (ДхВхГ), мм, не более | 485х135х530 |
| Масса блока обработки, кг, не более | 10,2 |
| Количество релейных выходов "ПОЖАР" | до 495 (15 блоков БРК-33 х 33 реле) |
| Средний срок службы, лет, не менее | 10 |
| Артикул | ER-000010527 |
| Приборы | Фото | Количество каналов (чувствительных элементов) | Длина линейного чувствительного элемента, м, не более | Пространственное разрешение, м | Количество зон контроля | Способы сработки | Напряжение питания постоянного тока, В | Потребляемая мощность, Вт, не более | Интерфейсы | Время выхода на рабочий режим не более, с | Цена |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ИПТЛ СИРЕНЬ | |
1/2/4 | 10000 | 1 | Логически объединяются в зоны кратно дискретности 1м | Максимальный, Максимально-дифференциальный, Дифференциальный | 24 | 60 | Ethernet, RS-485 ModBus | 300 | По запросу |
