Устройства грозозащиты УЗ

Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений, в том числе при воздействии грозы.

Устройство грозозащиты является пассивным элементом цепи, не потребляет питания и не вносит искажений в передаваемый сигнал.

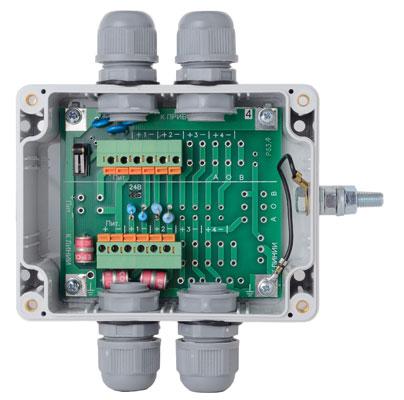

Состоит из модуля УЗ в корпусе.

Бескорпусной модуль УЗ может устанавливаться в специальный корпус или монтажный шкаф.

Для использования на открытой местности предусмотрены герметичные корпуса, выполненные из поликарбоната или алюминия, с гермовводами и степенью защиты оболочкой IP65. Для использования в помещении предусмотрен металлический корпус со степенью защиты IP20.

Варианты исполнения

Лин. пит. - количество защищаемых линий питания и уровень защиты (18В для линий с номинальным напряжением 12В, 31В для линий с номинальным напряжением 24В, 60В для линий с номинальным напряжением 48В)
Шлейфы - количество защищаемых шлейфов сигнализации
RS-485 - количество защищаемых линий интерфейсов RS-485

Название Лин. пит. Шлейфы RS-485
УЗ-1RS485-12 18 1
УЗ-1RS485-24 31 1
УЗ-1Ш-12 18 1
УЗ-1Ш-24 31 1
УЗ-2Ш-12 18 2
УЗ-2Ш-24 31 2
УЗ-3Ш-1RS485-24 31 3 1
УЗ-3Ш-1RS485-48 60 3 1
УЗ-4Ш-12 18 4
УЗ-4Ш-24 31 4
Характеристики
Тип прибораУстройства защиты линий связи
Температура эксплуатации-40..+50С
Порог уровня защиты, В, в линиях питания (12 В)18
Порог уровня защиты, В, в линиях питания (24 В)31
Порог уровня защиты, В, в линиях питания (48 В)60
Порог уровня защиты, В, в линиях шлейфов сигнализации30
Порог уровня защиты, В, в линиях ТВ сигнала2,5
Номинальный импульсный разрядный ток (8/20 мкс), А1000
Максимальный импульсный разрядный ток (8/20 мкс), А5000
Время срабатывания, нс, не более50
Максимальное сечение проводов линий связи, мм22
Габаритные размеры мм, не более84х78х17
Масса, кг, не более0,12

Платы

Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений, в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!

Плата УЗ-1RS485-12 Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Плата УЗ-1RS485-24 Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Плата УЗ-1Ш-12 Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Плата УЗ-1Ш-24 Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Плата УЗ-2Ш-12 Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Плата УЗ-2Ш-24 Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Плата УЗ-3Ш-1RS485-24 Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Схема соединения платы УЗ-3Ш-1RS485-24 с защищаемым оборудованием
Плата УЗ-3Ш-1RS485-48 Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Схема соединения платы УЗ-3Ш-1RS485-48 с защищаемым оборудованием
Плата УЗ-4Ш-12 Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Плата УЗ-4Ш-24 Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!

Корпуса

Корпуса для установки Модулей УЗ

Корпус алюминиевый IP65 (G113)

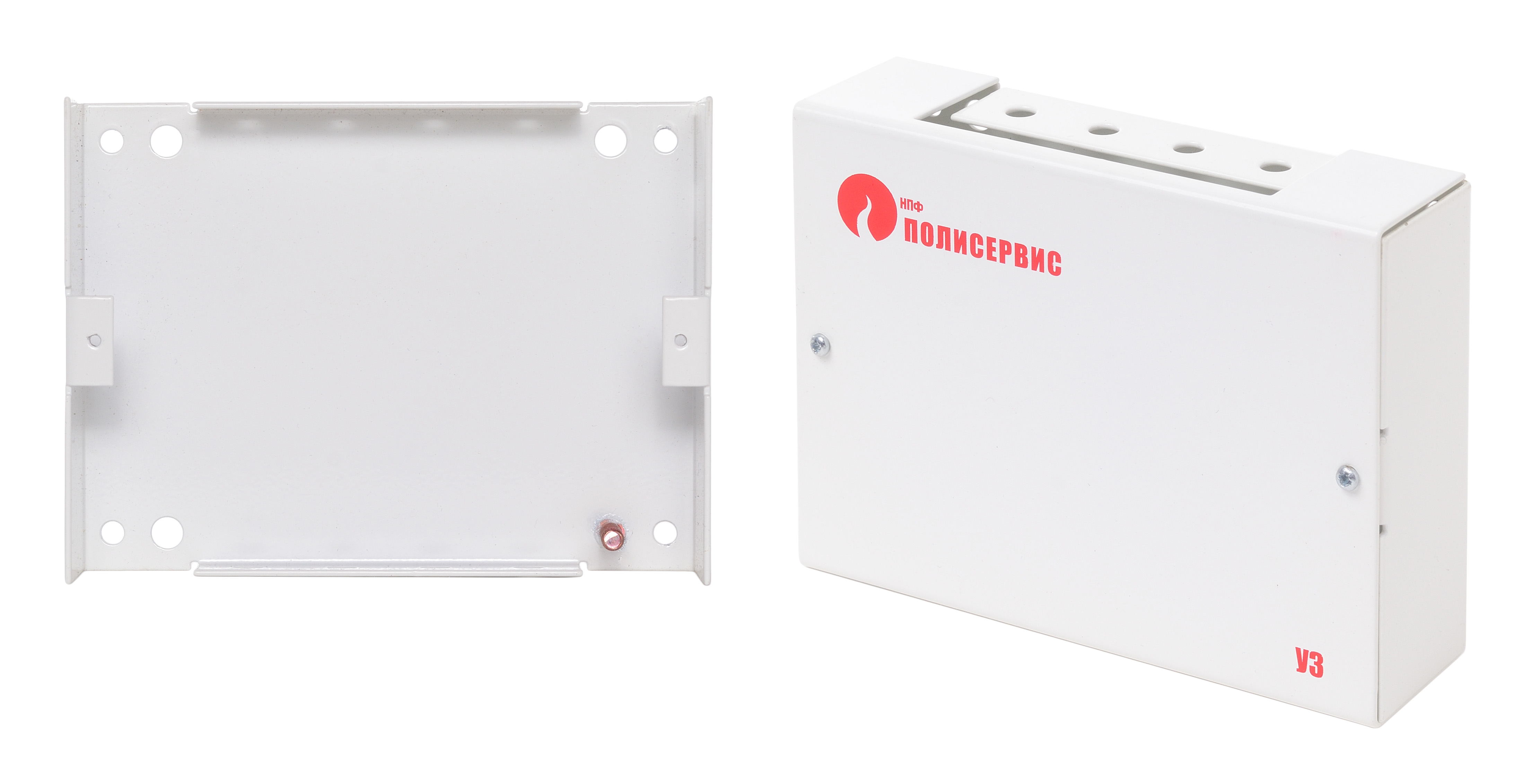

Корпус стальной IP20
Корпус поликарбонатный IP65 (G212)
