ИД-12Е-1

Извещатель пассивный оптико-электронный инфракрасный ИД-12Е-1.

Назначение извещателя

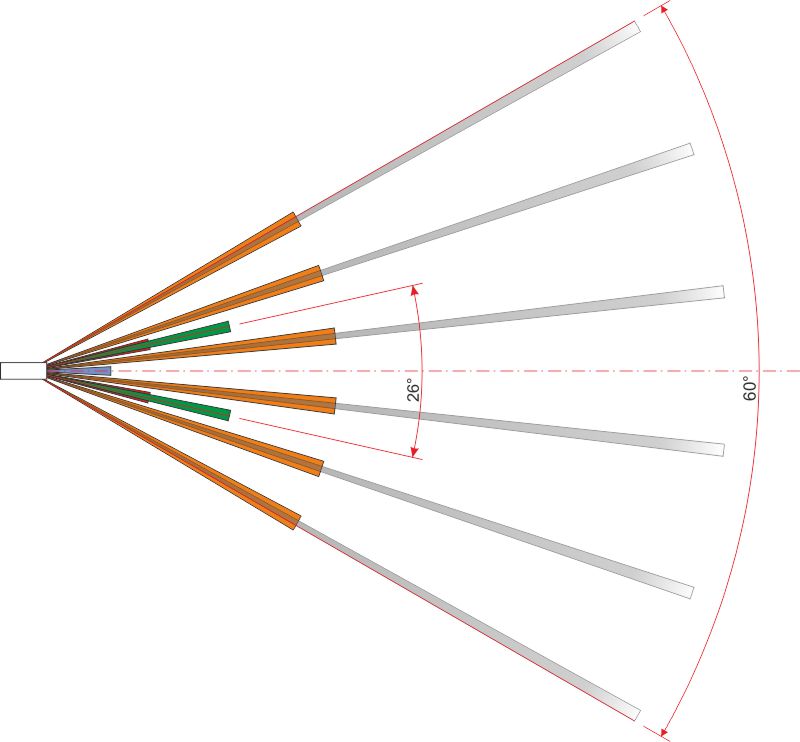

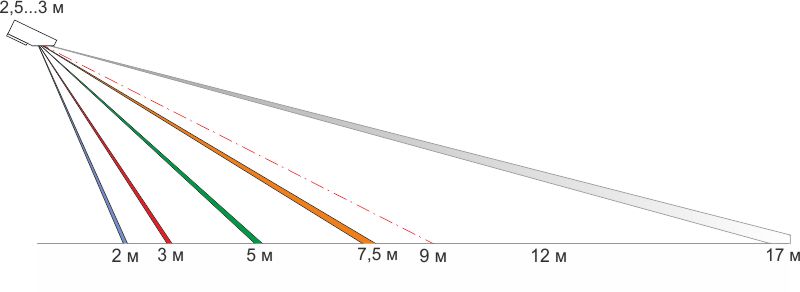

Извещатель реагирует на изменение уровня инфракрасного (ИК) излучения в результате перемещения человека в зоне обнаружения (ЗО) и формирует извещение о тревоге при обнаружении перемещения стандартной цели (человека) в ЗО извещателя.
Извещатель может использоваться в закрытых помещениях и на открытых площадках для построения рубежей охраны, защиты протяженных периметров, жилых и промышленных зданий.

Технические характеристики

Извещатель сохраняет работоспособность в условиях внешних воздействующих факторов:
- температура окружающей среды - от минус 40°С до +55°С;
- повышенная влажность окружающей среды – 95% при температуре 25°С.

Извещатель обеспечивает передачу извещений в ППК посредством коммутации шлейфов сигнализации (ШС) оптронным ключом (реле).

Извещатель передает извещение о работе:
- в дежурном режиме - замкнутым состоянием контактов реле;
- в режиме «Тревога» - разомкнутым состоянием контактов реле.

Извещатель ИД-12Е-1 не формируют извещение о неисправности. В данной модели с обоих выходов извещателя в ППК подается (дублируется) сигнал тревоги («Тревога 1» и «Тревога 2»).

Извещатель формирует извещение о тревоге при пересечении ЗО со скоростью от 0,2 до 7,0 м/с перпендикулярно ЗО;
Извещатель не формирует извещение о тревоге при перемещении в ЗО мелких животных (вторичная стандартная цель по ГОСТ Р 50777, аналог мыши).

Извещатель формирует извещение о неисправности:
- при снижении напряжения электропитания ниже 8 В;
- при полном отсутствии напряжения электропитания.

Извещатель рассчитан на работу в непрерывном круглосуточном режиме.

Устройство и работа

Конструктивно извещатель выполнен в виде цилиндрического алюминиевого корпуса с козырьком, закрепленного на кронштейне, который обеспечивает возможность ориентирования изделия в пространстве относительно горизонтальной и вертикальной осей.

Кронштейн закреплен на внутренней стороне угольника с помощью винтового соединения, которое позволяет ориентировать изделие по горизонтали относительно вертикальной оси на угол ±90°.
Винтовое соединение позволяет ориентировать извещатель по вертикали относительно горизонтальной оси в диапазоне от +15° до -45°.

Внешняя сторона угольника предназначена для установки извещателя на перекрытиях, стенах и других строительных конструкциях зданий и сооружений, а также на технологическом оборудовании с помощью крепления на четыре шурупа.

Корпус извещателя состоит из основания и крышки. В торце крышки находится линза, являющаяся также оптическим фильтром, защищающим извещатель от паразитных засветок и агрессивных факторов внешней среды. В основании установлена печатная плата с элементами.

Извещатель обеспечивает индикацию режимов работы свечением светодиодного индикатора красного цвета, расположенного на плате извещателя.
Перемычка П1 позволяет отключать светодиодный индикатор для обеспечения скрытности извещателя. При удаленной перемычке П1 светодиодный индикатор отключается.
Перемычка П2 предназначена для регулировки чувствительности изменением количества превышений порога за заданный интервал времени

Потенциометр ПОРОГ предназначен для регулировки чувствительности извещателя. Вращение потенциометра по часовой стрелке уменьшает порог срабатывания (увеличивает чувствительность извещателя).

Связь извещателя с ППК и с источником питания осуществляется кабелем.
