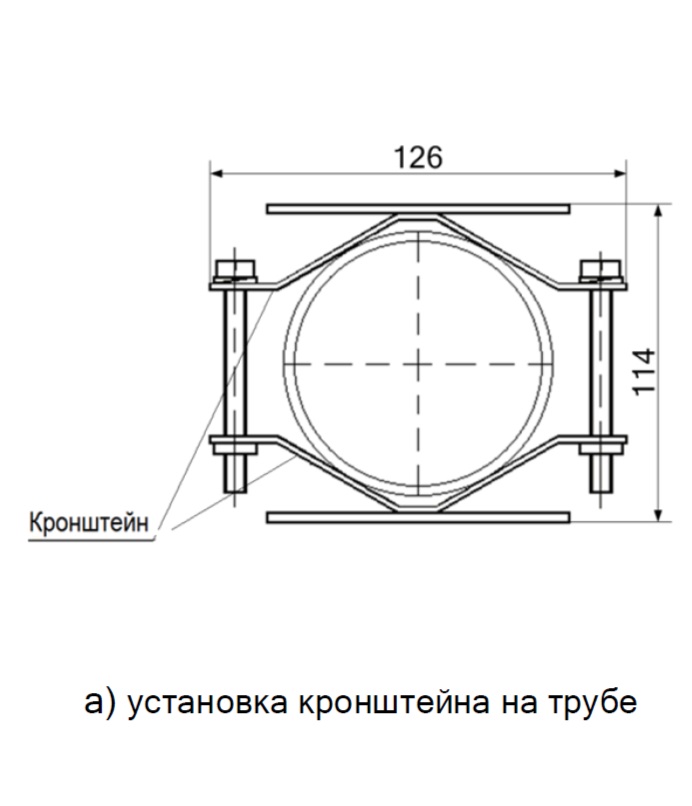

Кронштейн фиксируется на трубе с помощью четырех винтов М6х30 с гайками и шайбами.
Изделие крепится к кронштейну винтами М4.
При использовании изделий с другими установочными размерами следует просверлить дополнительные отверстия в установочной площадке кронштейна.
Варианты исполнения кронштейнов:
|

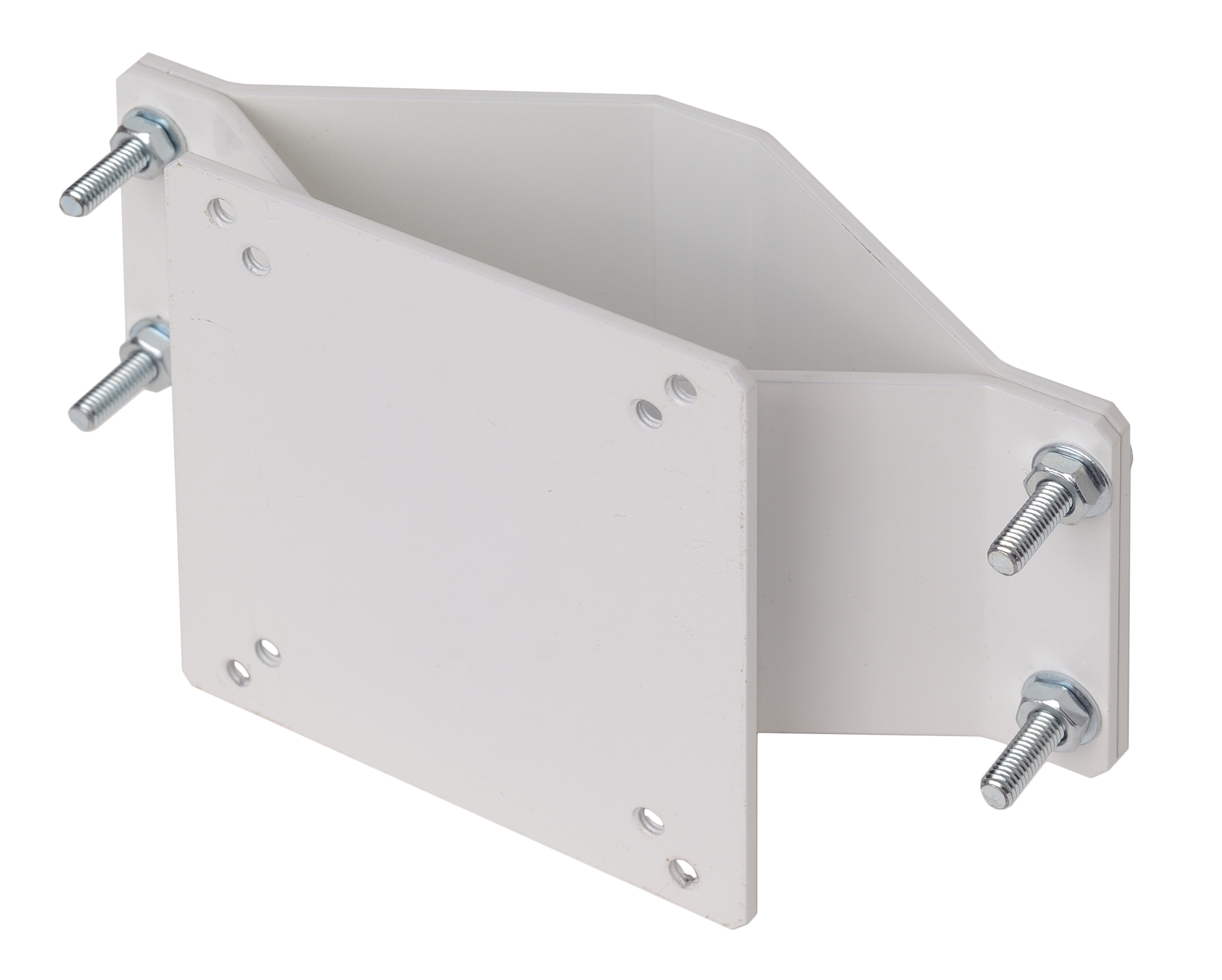

КТ-2 Для установки извещателей на трубу диаметром сечения 33…42 мм. КТ-1 Для установки извещателей на трубу диаметром сечения 50…100 мм. |
|

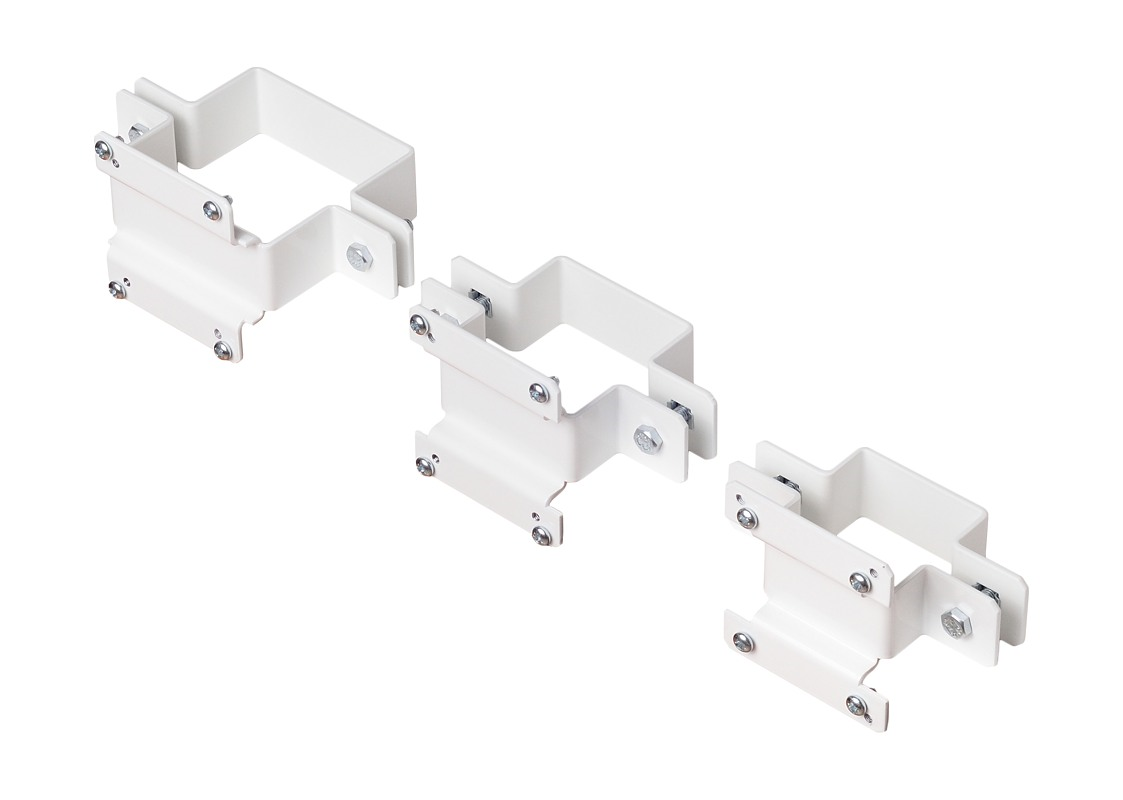

КТ-2650 Для установки на трубу квадратного сечения 50х50 мм. КТ-2747 Для установки на трубу квадратного сечения 60х60 мм. КТ-2748 Для установки на трубу квадратного сечения 80х80 мм. |
|
KB-949 Выносной кронштейн. Величина выноса 360 мм. |
| Характеристики | |
|---|---|
| Тип прибора | Аксессуар |
| Посадочный размер - диаметр круглой трубы, мм | 50..100 |
| Посадочный размер - сечение квадратной трубы, мм | |
| Габаритные размеры (ДхШхВ), мм, не более | 114х126х75 |
| Масса, кг, не более | 0,345 |
| Артикул | 4300 |
| Цена | РРЦ: 1 165,00 рублей с НДС |
| Приборы | Фото | Тип прибора | Посадочный размер - диаметр круглой трубы, мм | Посадочный размер - сечение квадратной трубы, мм | Габаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более | Цена |
|---|---|---|---|---|---|---|---|
| КТ-1 | |
Аксессуар | 50..100 | 114х126х75 | 0,345 | 1 165,00 руб. | |
| КТ-2 |  |
Аксессуар | 33..42 | 98х75х50 | 0,345 | 625,00 руб. | |
| КТ-2650 |  |
Аксессуар | 50х50 | 115х75х70 | 0,22 | 1 165,00 руб. | |
| КТ-2747 |  |
Аксессуар | 60х60 | 125х75х80 | 0,24 | 1 180,00 руб. | |
| КТ-2748 |  |
Аксессуар | 80х80 | 145х75х100 | 0,29 | 1 195,00 руб. | |
| KB-949 |  |
Аксессуар | 380х71х75 | 0,49 | 1 180,00 руб. |
